拆解 微软1847 PD18瓦  折叠插脚 Surface Duo 手机充电器

有几个物理接口损坏的，反着是要做垃圾处理的，就顺手拿一个来拆了看看吧。 还有几个C口坏的，肯定是不能用了，也没有维修价值，有想拿去玩的，下单其他物品的时候备注一下，看到就顺手发你1个。

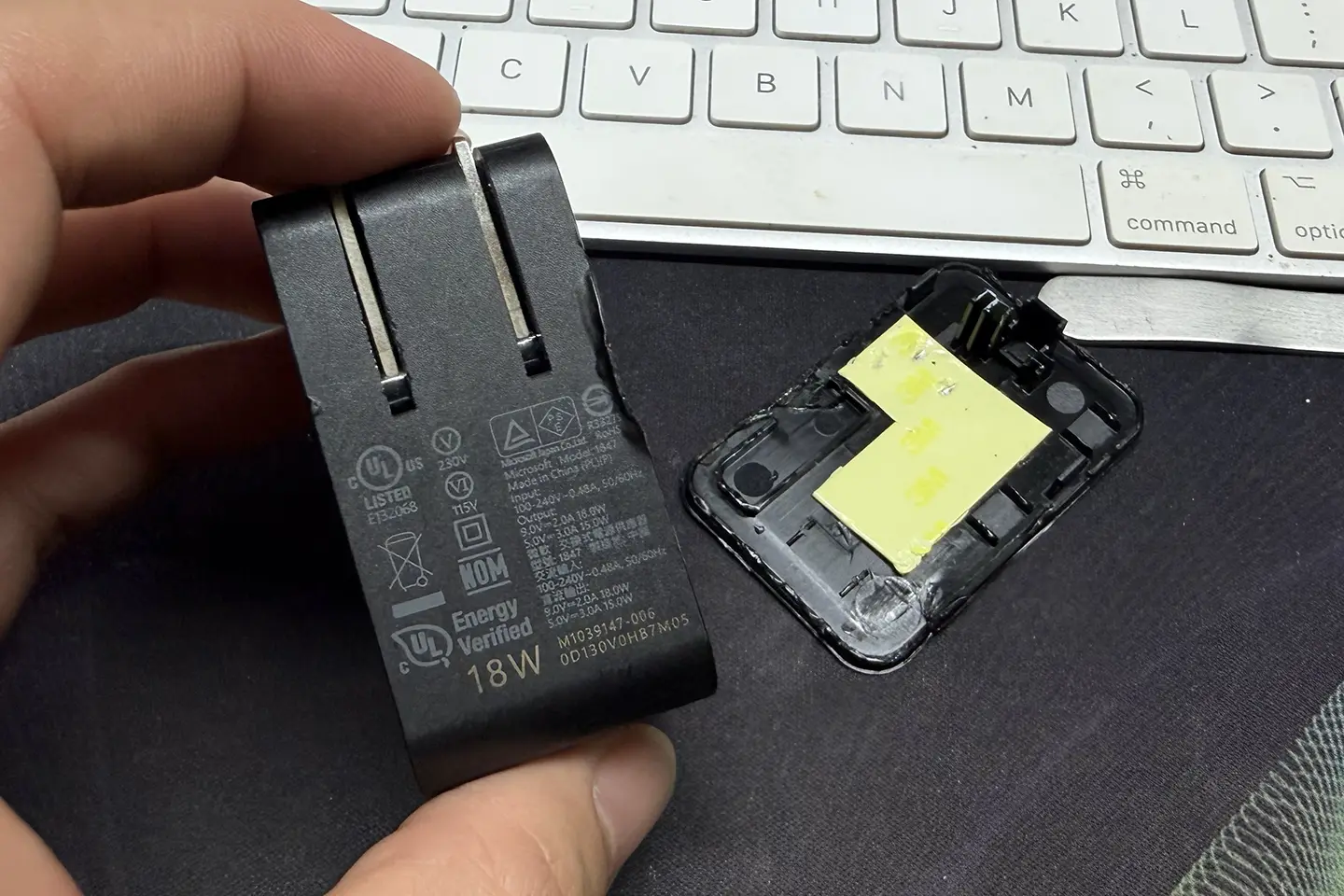

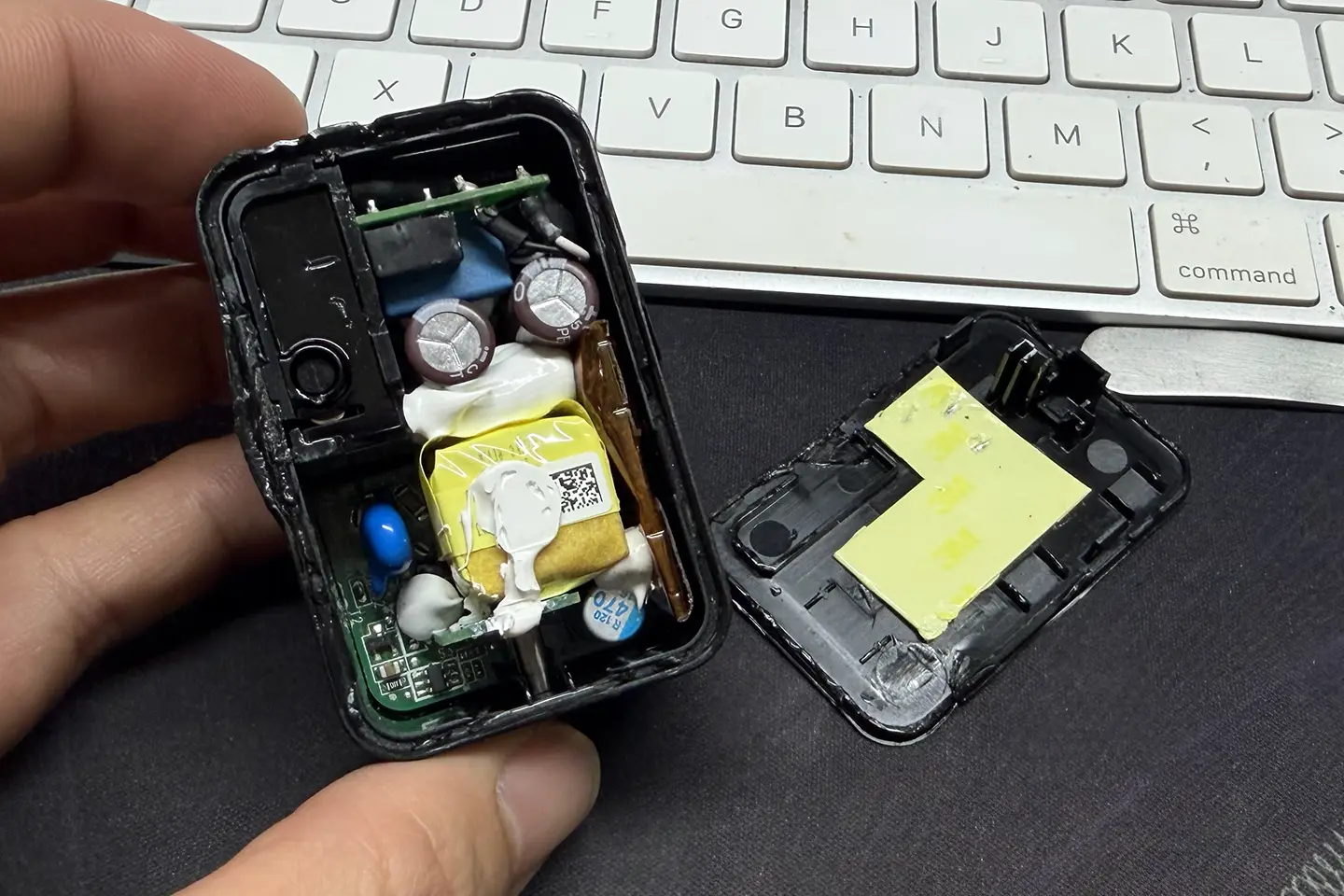

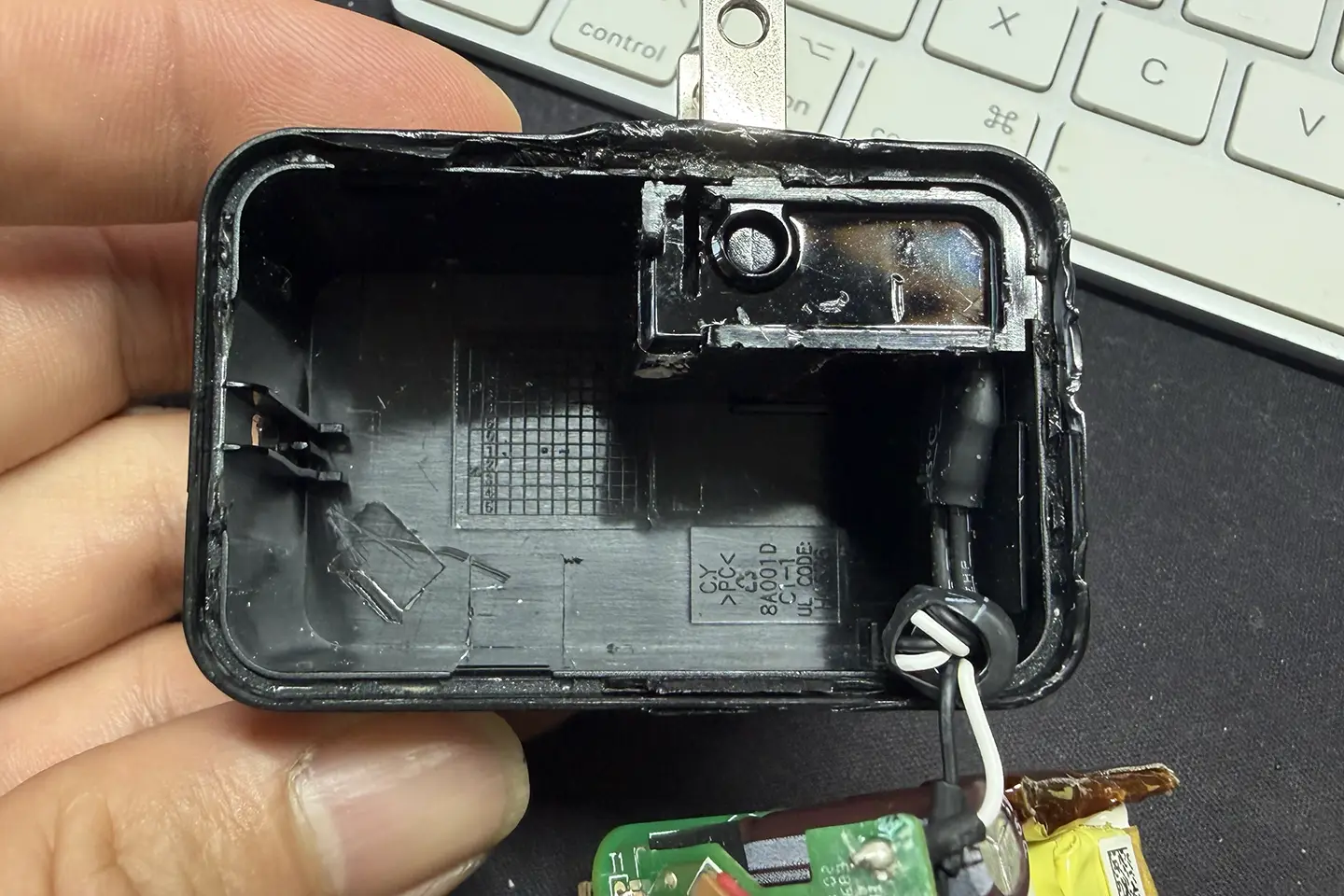

侧面刀片慢慢插入，然后用撬棍，就可以撬开侧面，难度比较大。

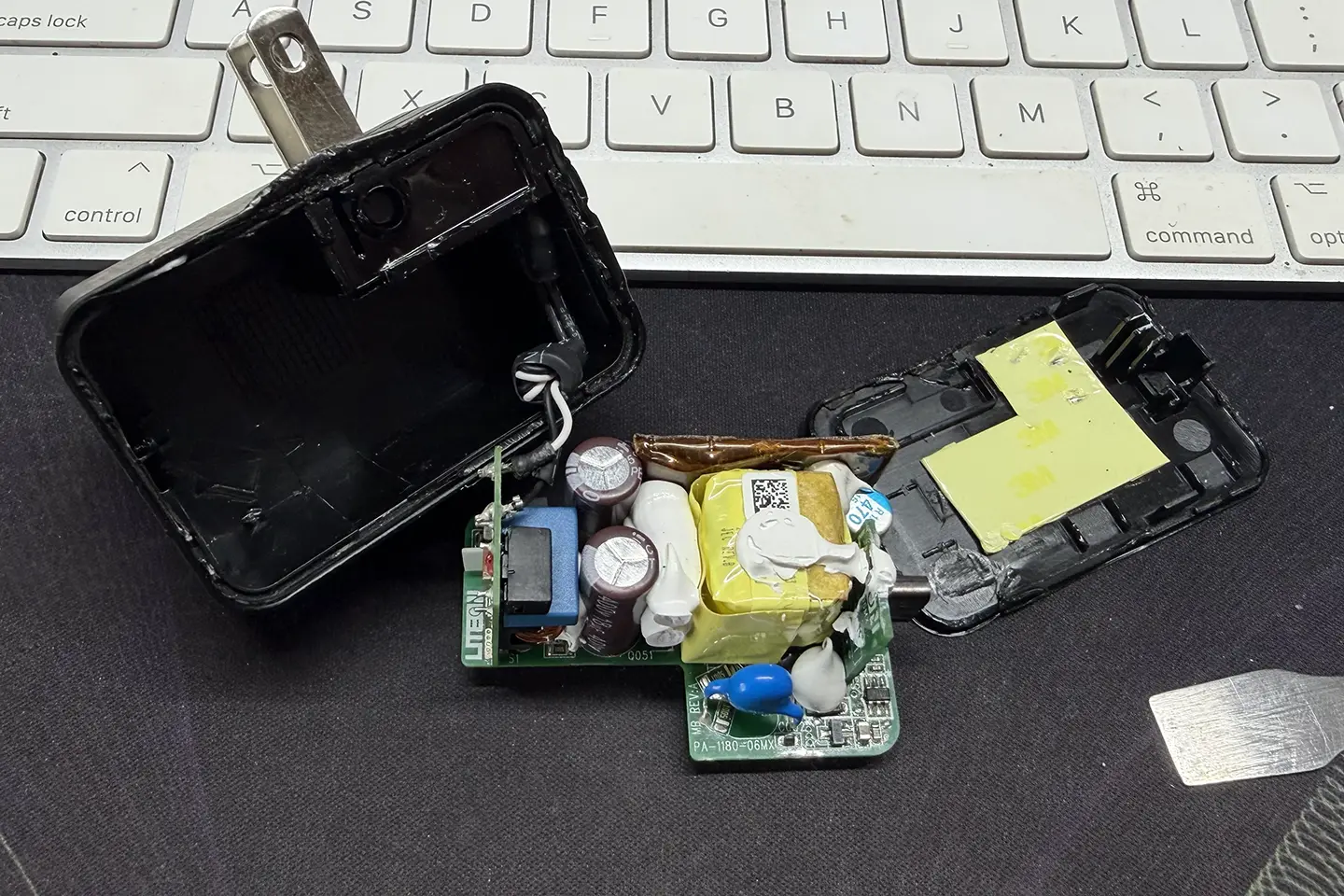

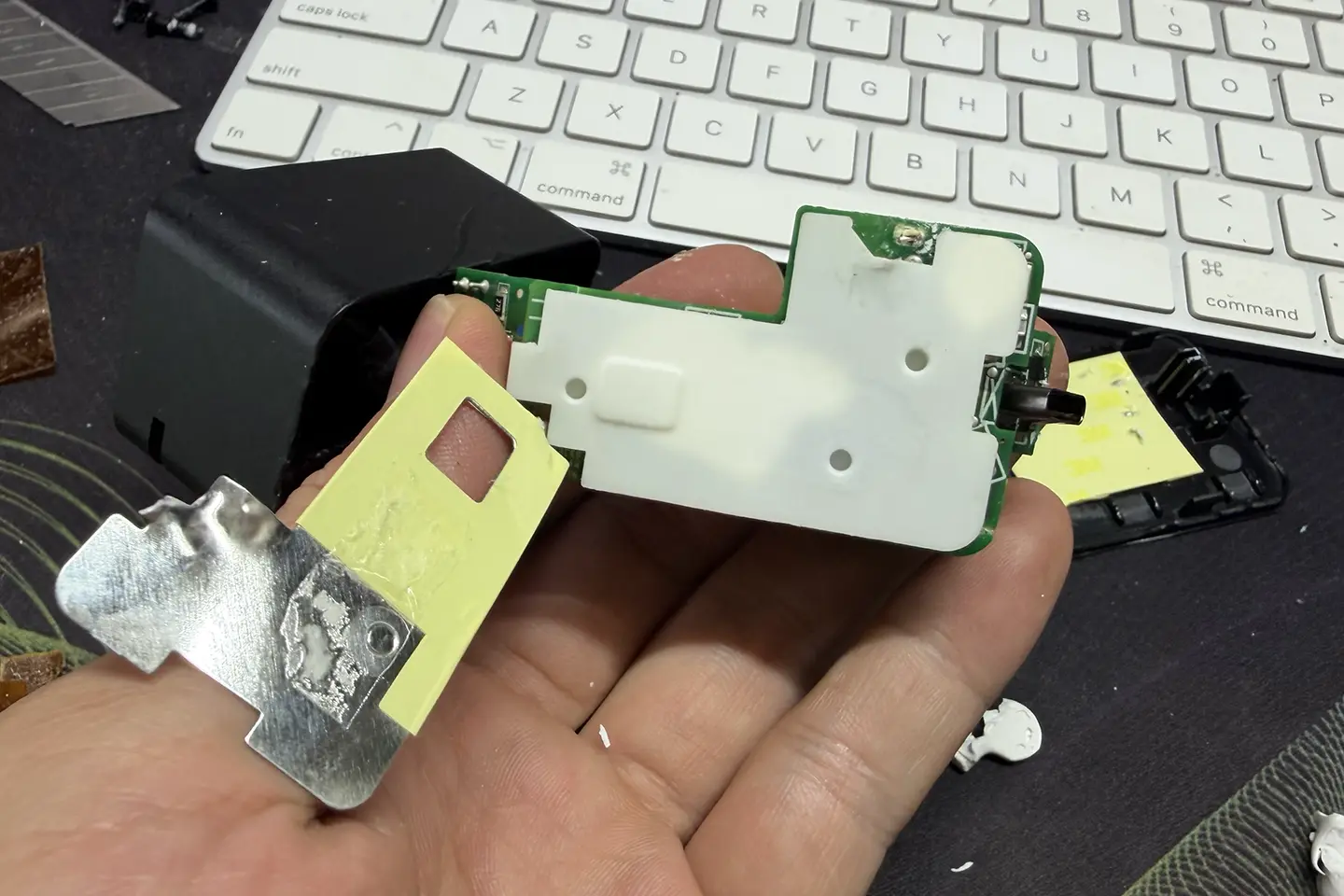

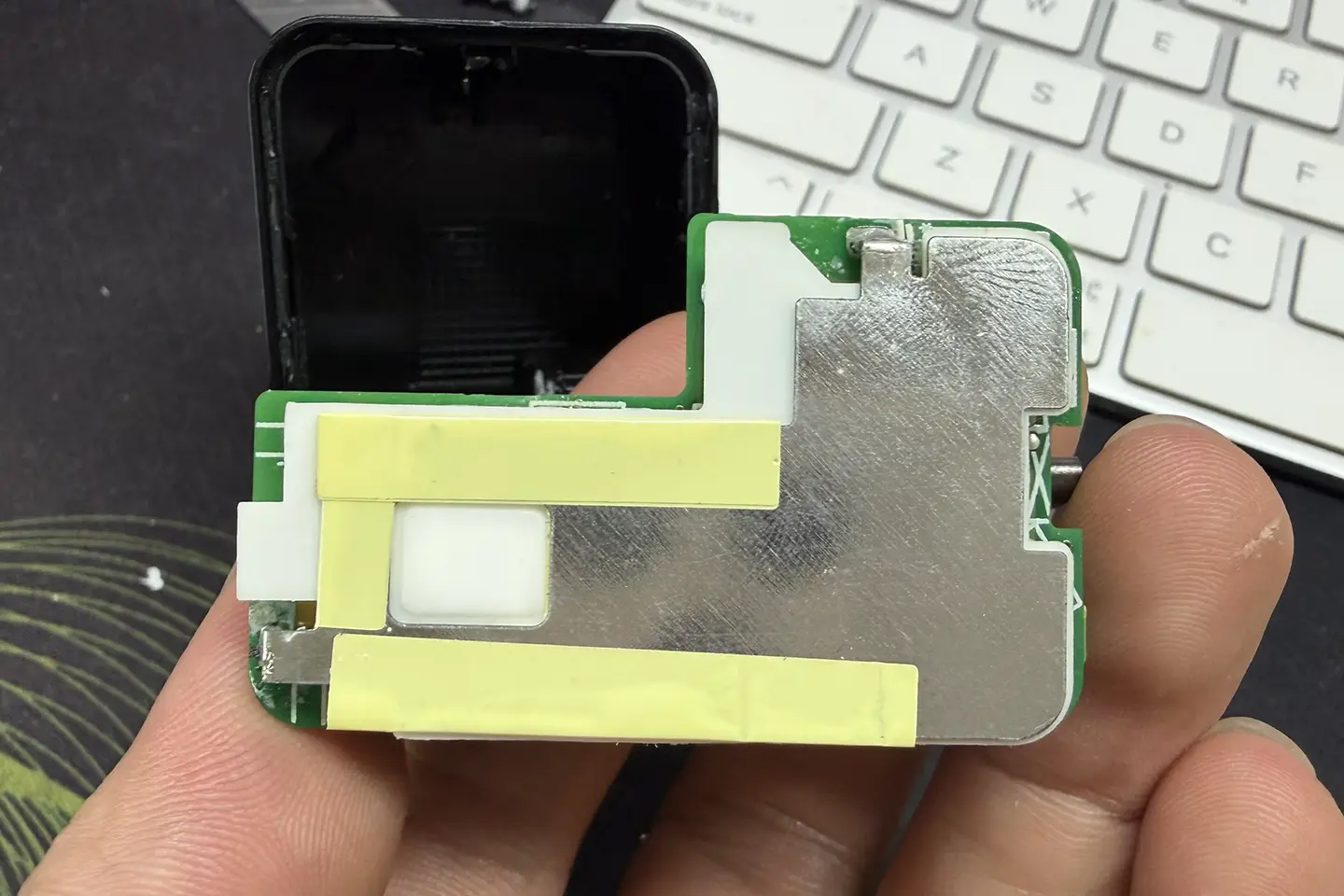

打开侧面后，用尖嘴钳子夹着竖立的小板，就可以取出来了。

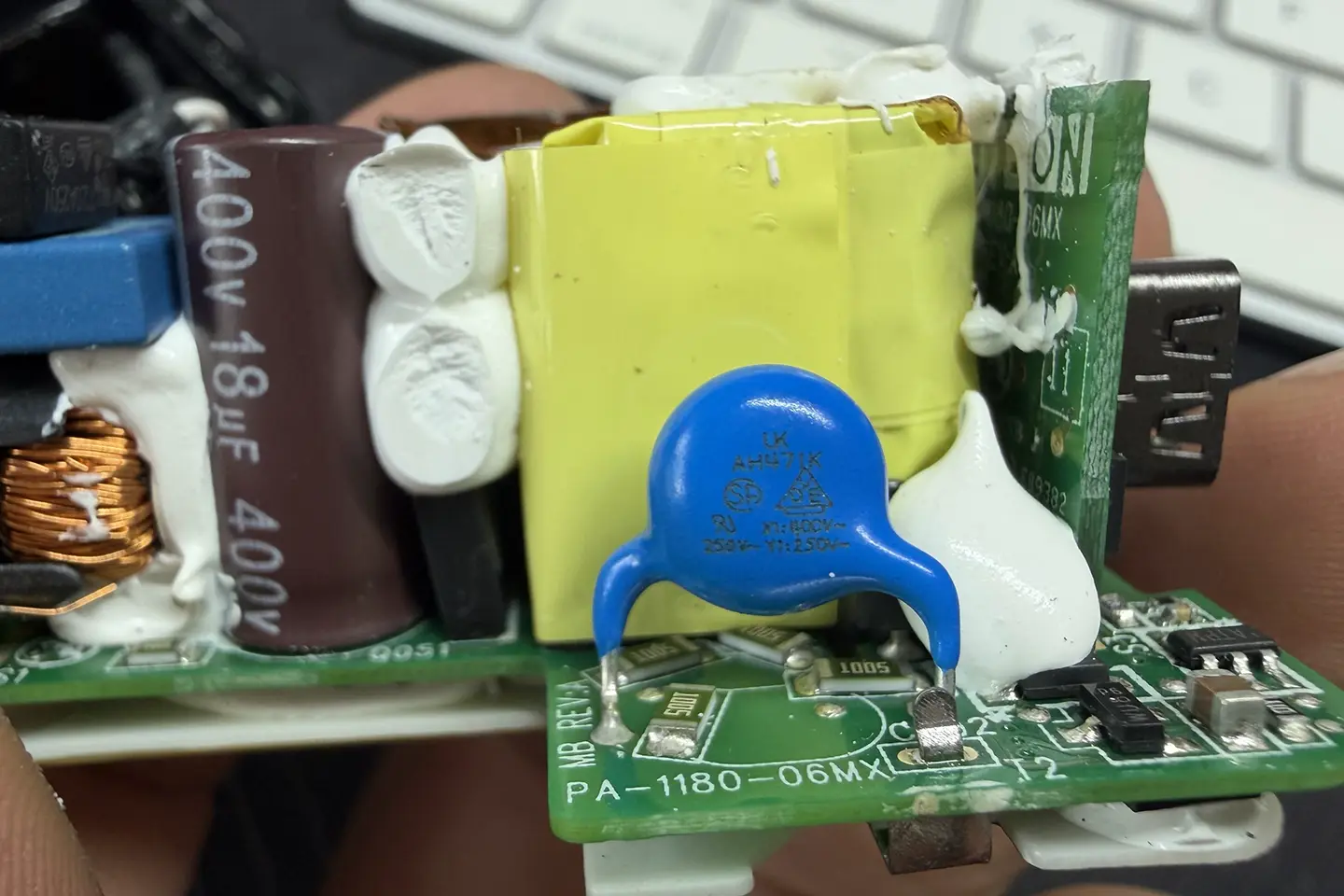

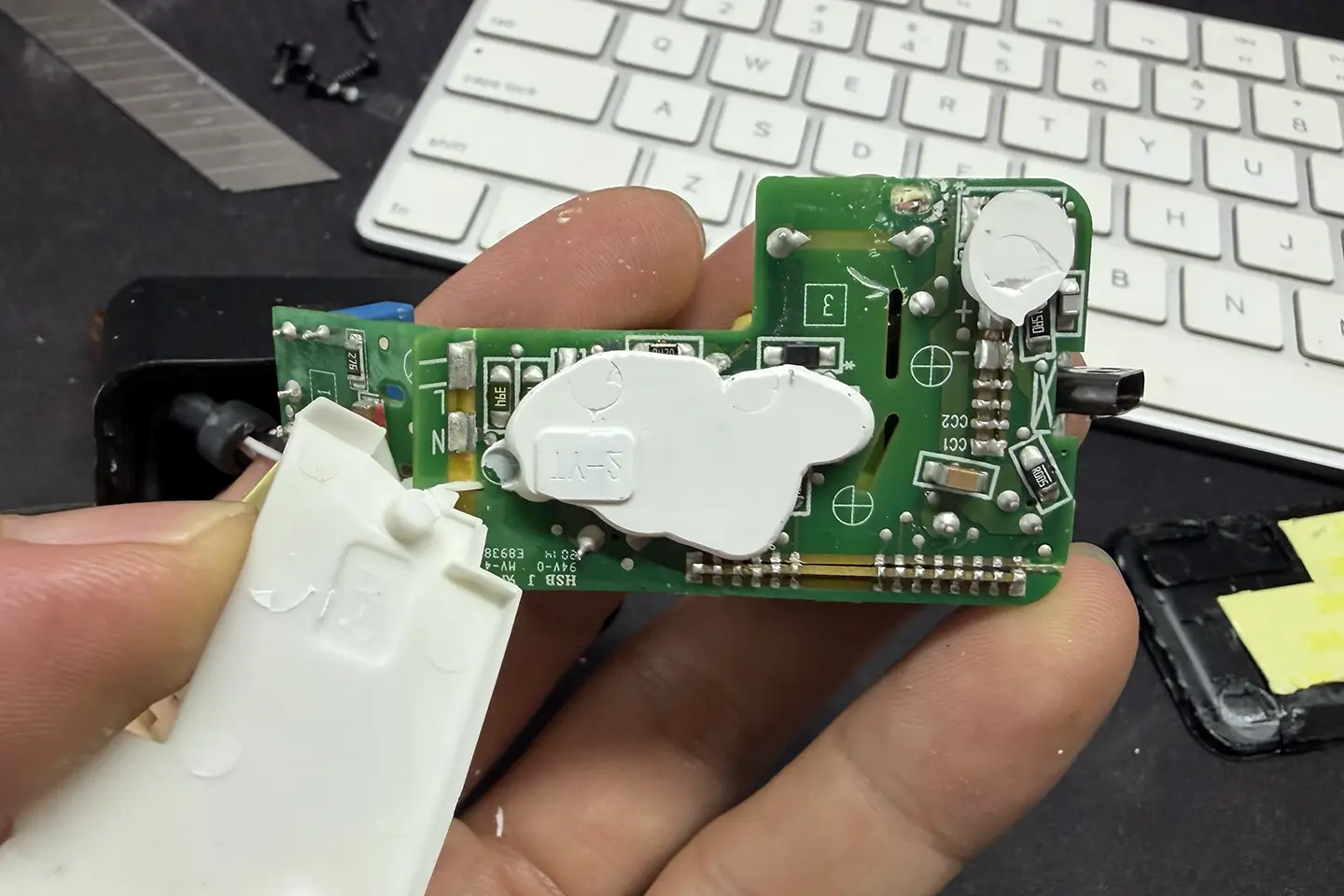

一个Y瓷片电容，LK = Lih Kay（丽凯，国内台资厂）。接在初级地 ↔ 次级地之间，抑制共模干扰，降低 EMI 电磁噪音。

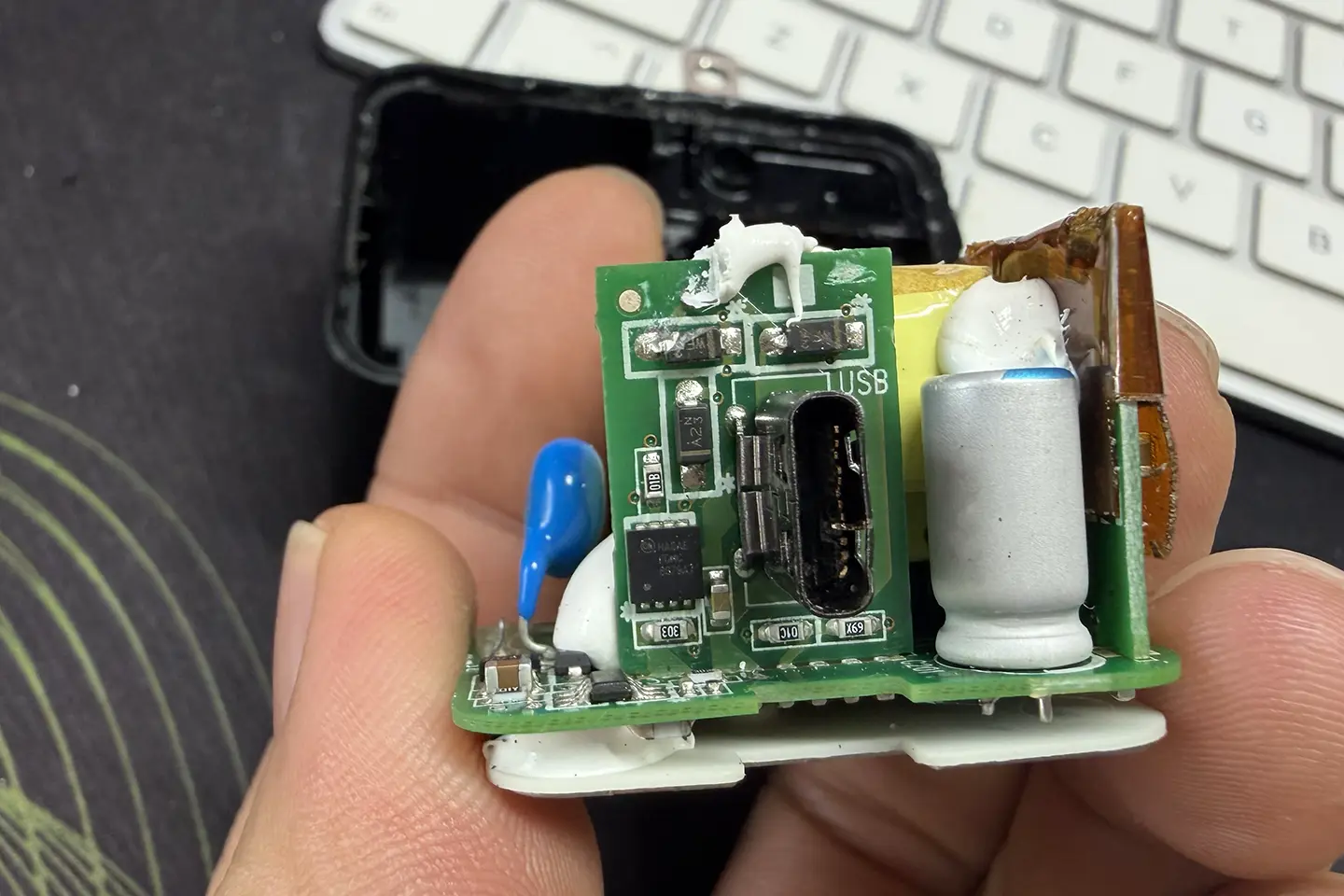

这个损坏的C口，就是PD供电输出口。 支持5V 3A和9V 2A ，2种电压模式输出。

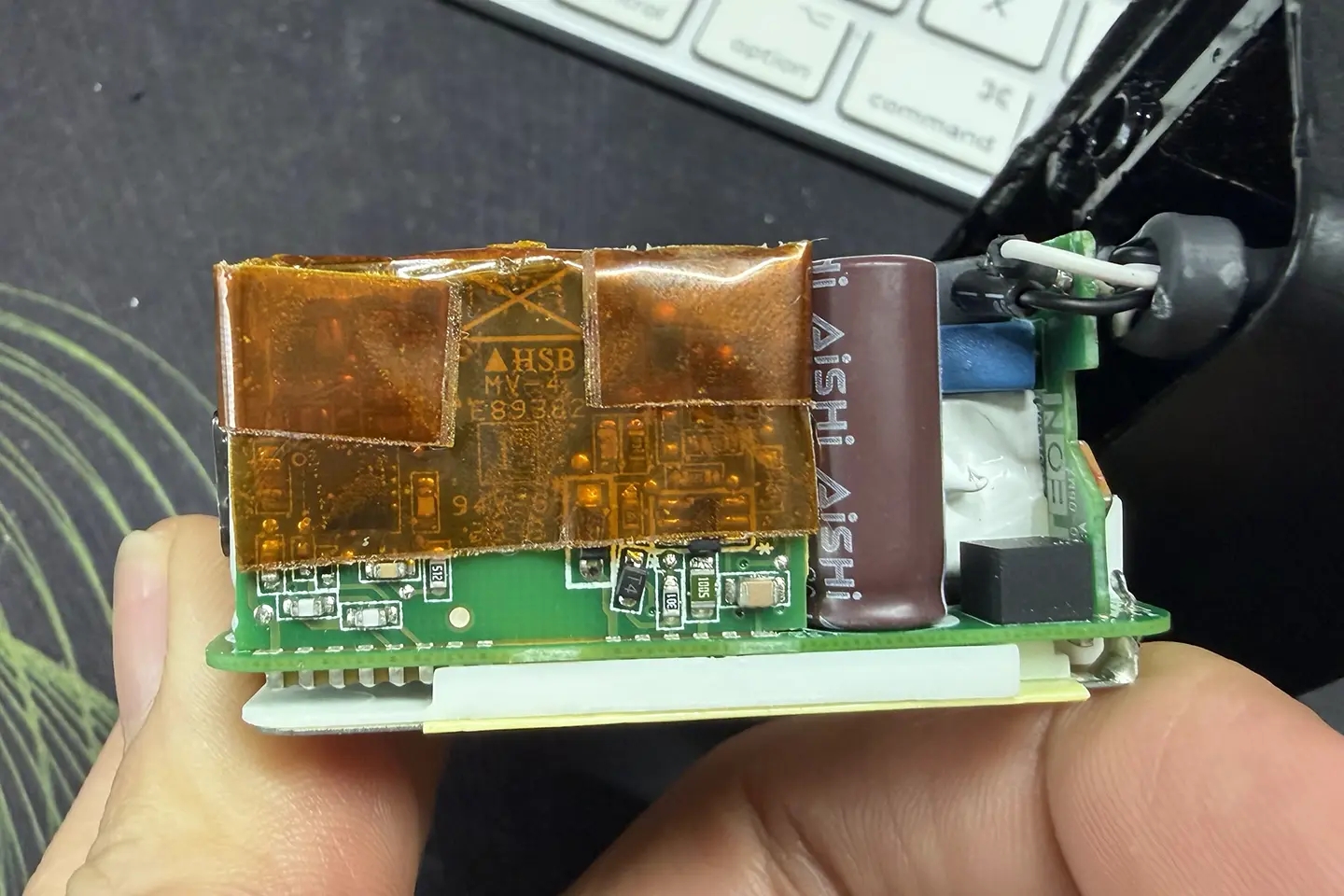

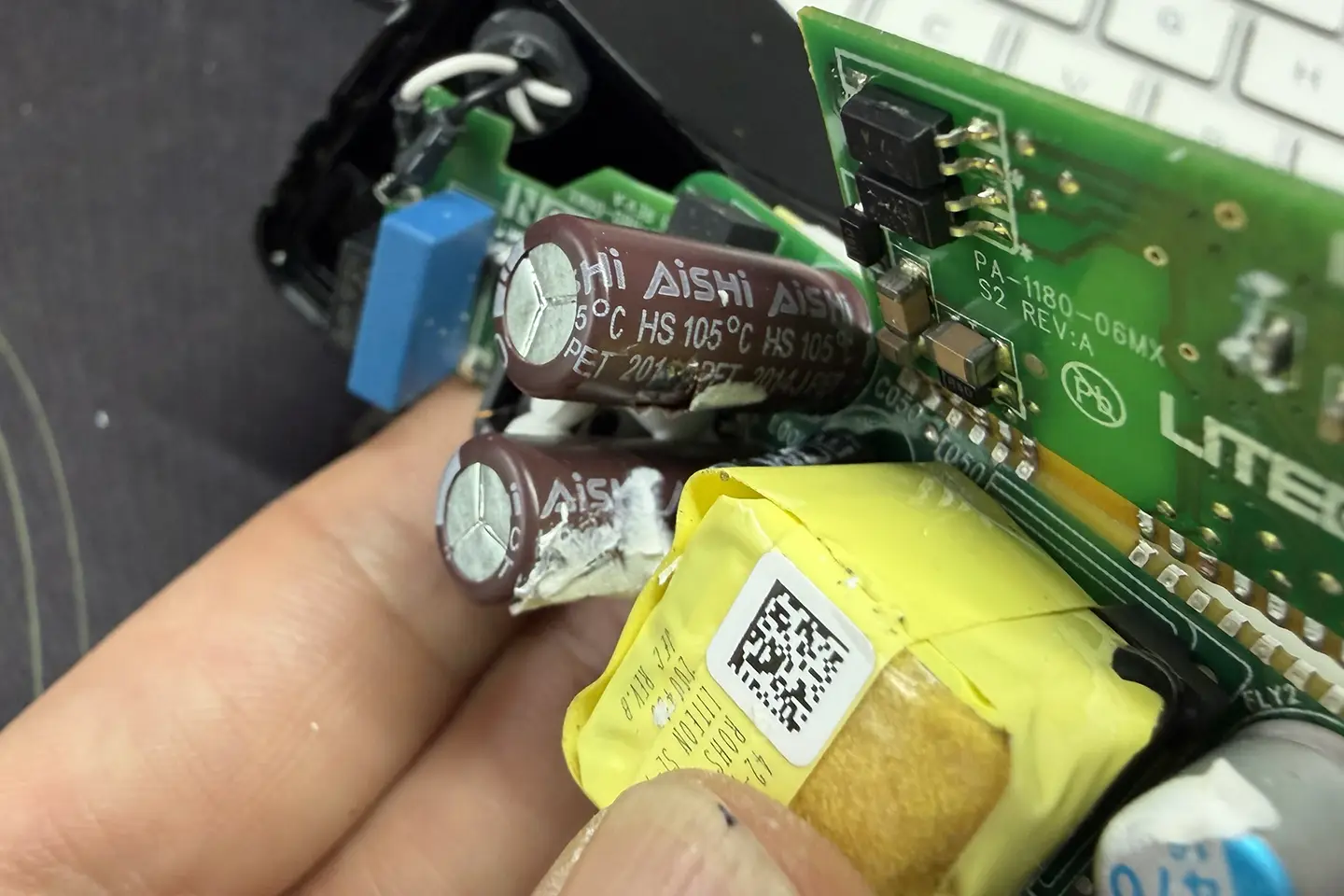

左边是PD供电输出的小板，立柱是艾华（AISHI，铝电解电容）输出滤波，平滑直流电压，降低纹波。充电器输出的电流经过这个电容，电压更干净，给手机供电。

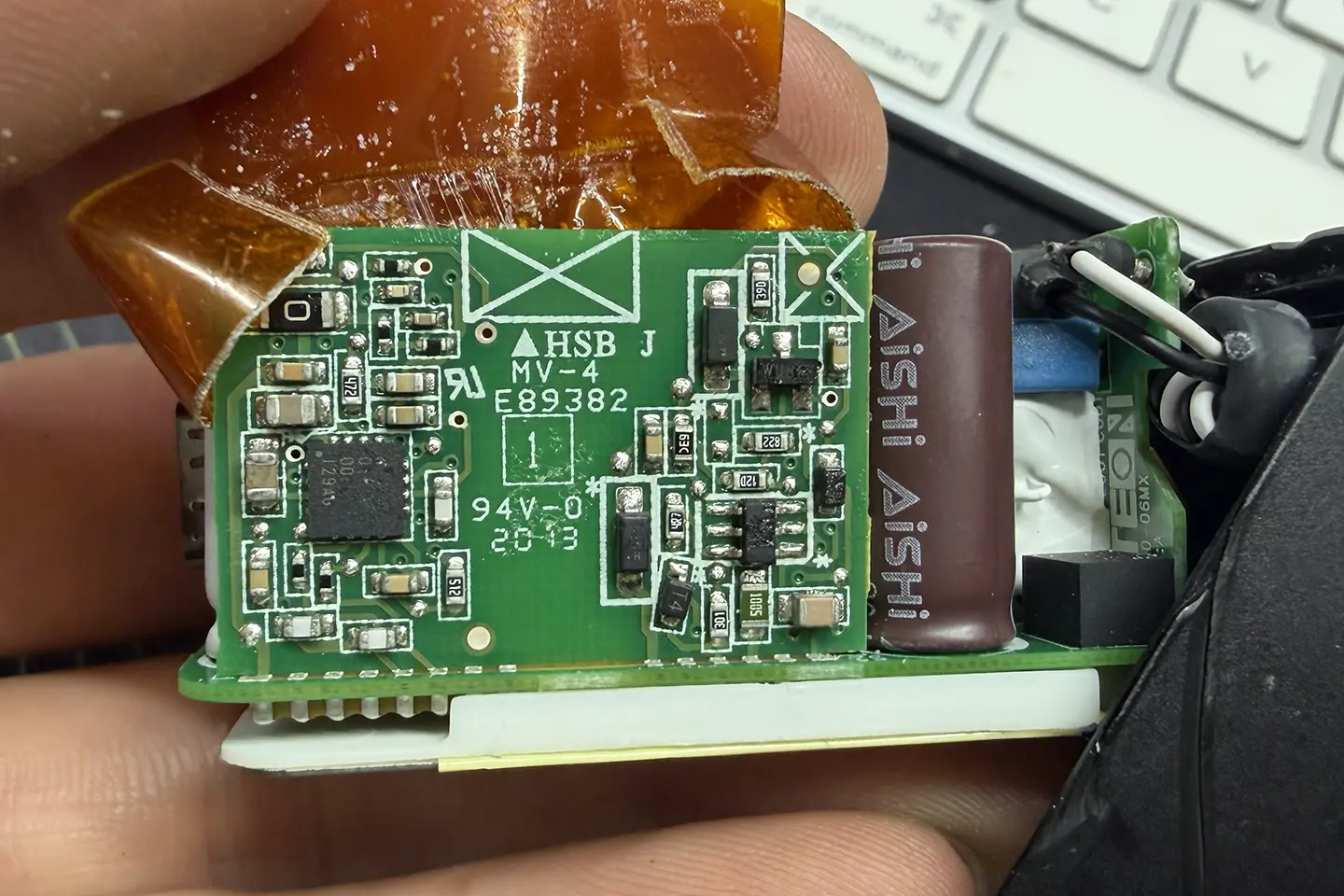

黑色 QFN 芯片：PD 协议 IC（USB‑C PD 控制器），负责 USB‑C 口通讯，和手机协商 5V/9V/输出电压

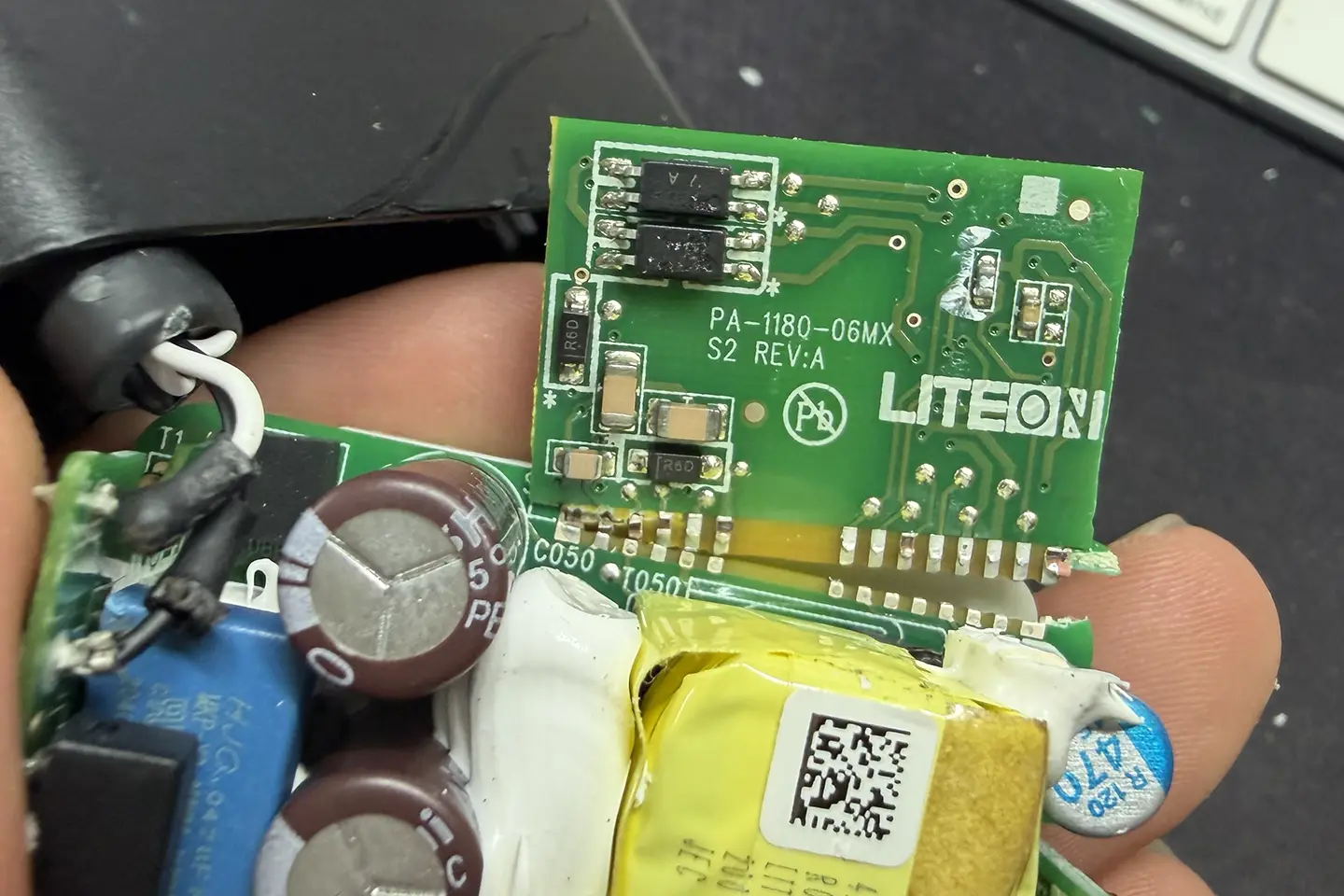

两颗黑色同步整流 MOS 管，把变压器交流整流成直流低压。R60电阻电流检测采样，用来检测输出电流，做过流保护。

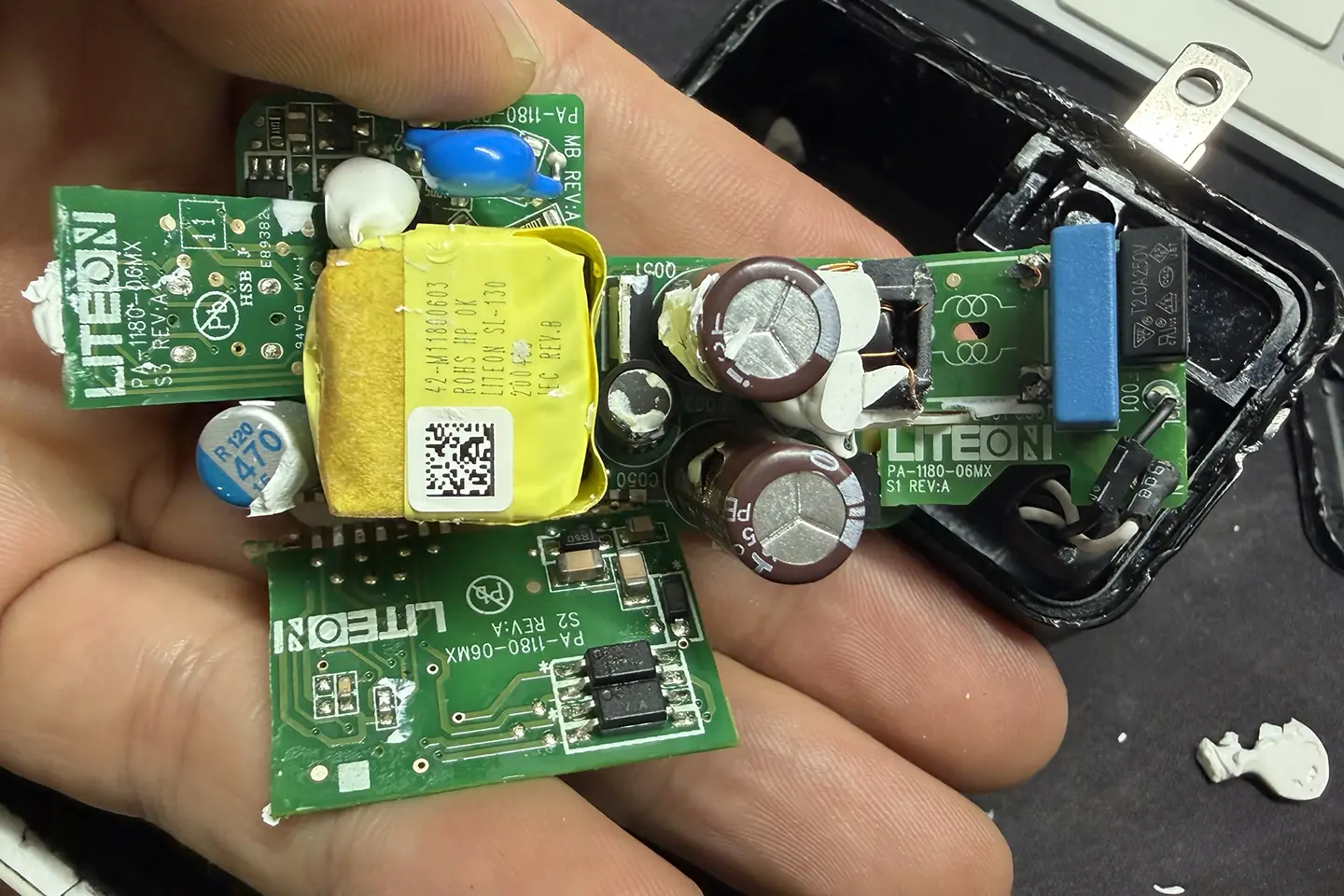

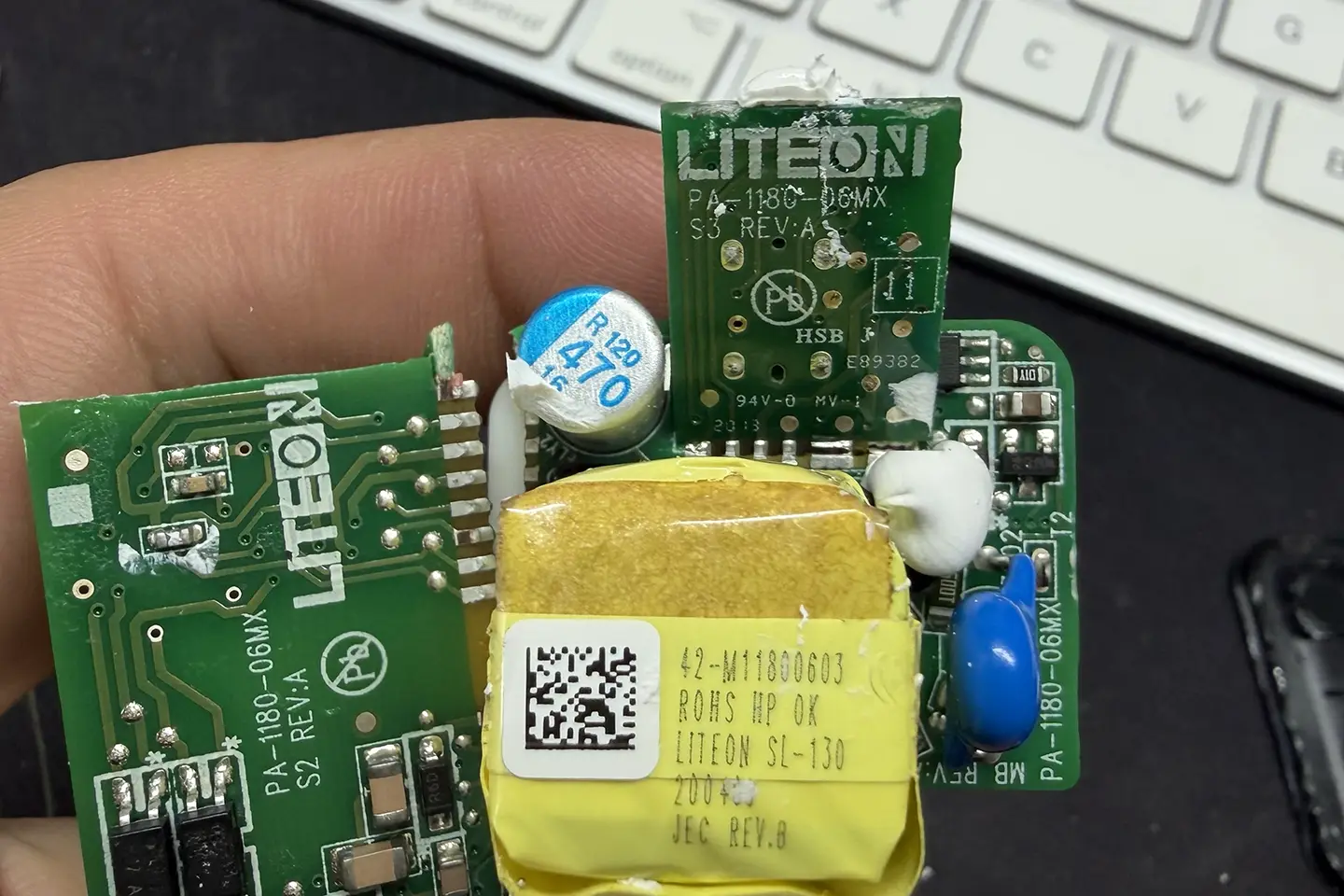

42‑M11800603：完整物料编码，和刚才 PA‑1180‑06MX 输出小板是一套，和苹果的 A1720 苹果 18W 一样，都是光宝代工的。

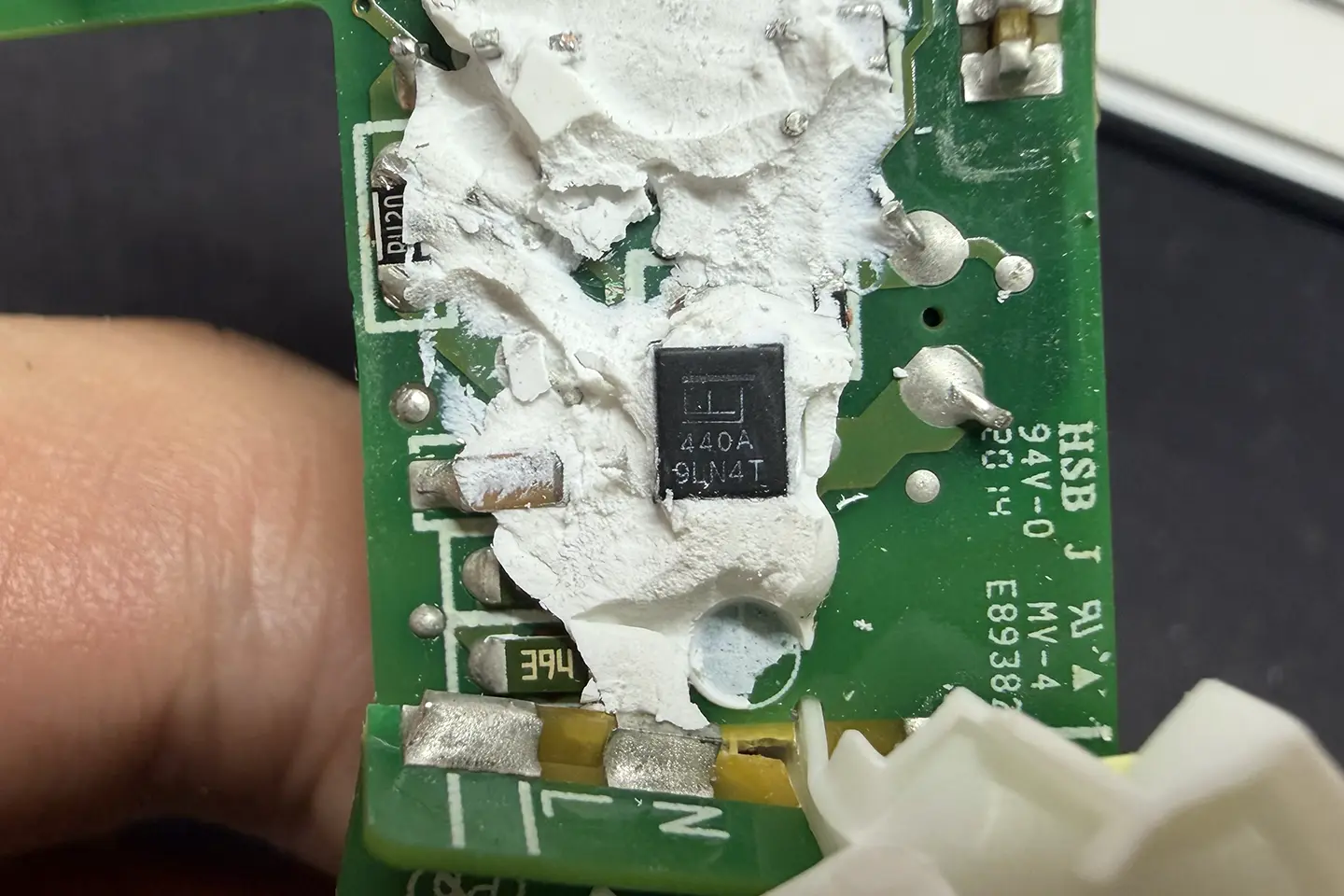

主板底部，初级高压功率 MOSFET（开关管）AOT440，AOS 万代。
