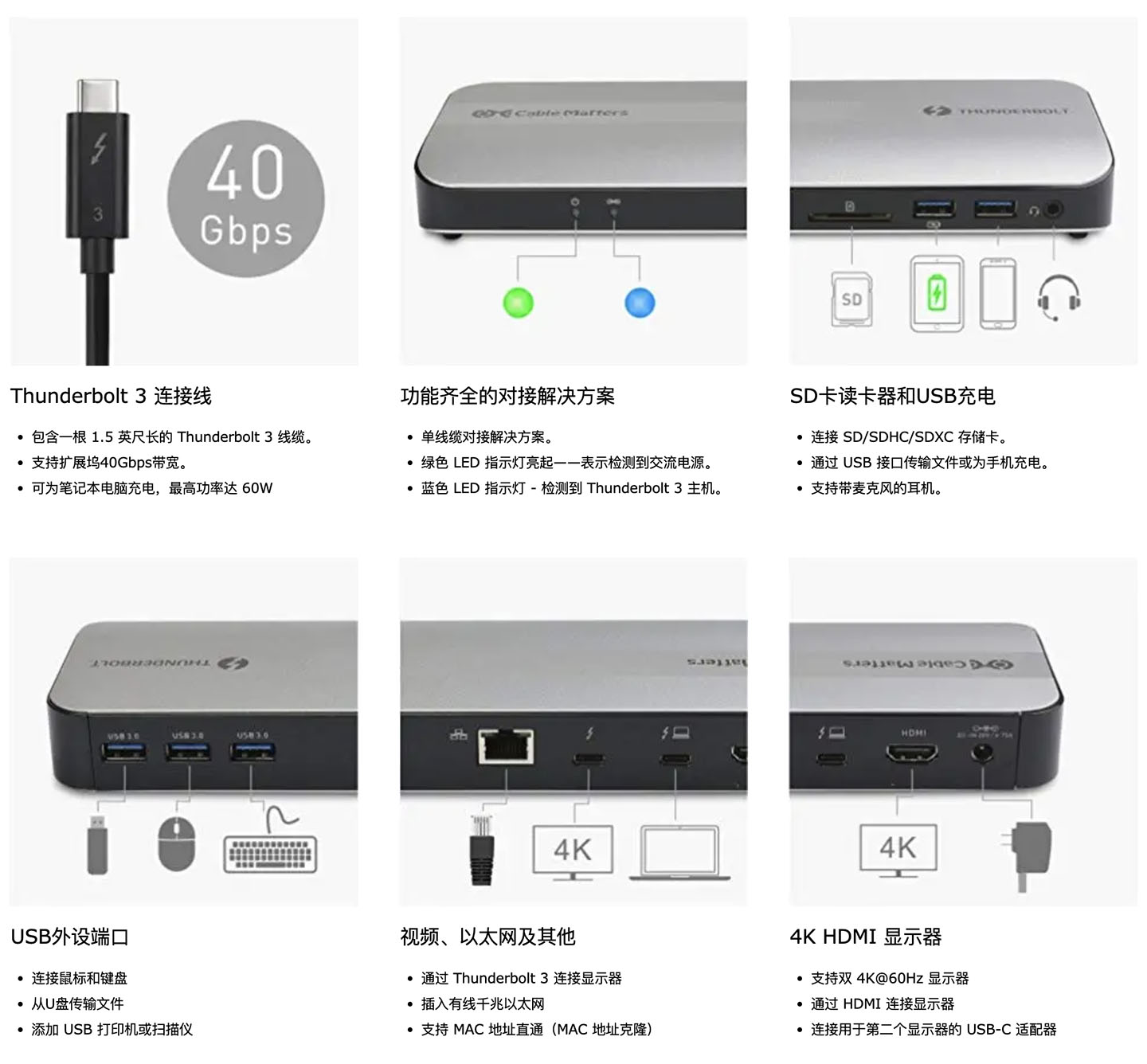

Thunderbolt扩展坞功能
- Thunderbolt 3 扩展坞可连接到任何 Thunderbolt 3 电脑端口，并提供高达 60W 的功率输出充电。
- Thunderbolt 3 端口支持任何 Thunderbolt、USB 或 DisplayPort 设备。
- Thunderbolt 3 端口可支持主动式 USB-C 转 HDMI/DVI/VGA/DP 适配器。
- 支持通过 Thunderbolt 3 或 HDMI 连接两台 4K 显示器，刷新率可达 60Hz。
- 扩展坞提供 5 个 USB Type-A (5 Gbps) 端口，可连接 USB 外围设备。
- 使用适配器连接 SD/SDHC/SDXC 存储卡或 MicroSD 卡。
- 支持扬声器或带麦克风的耳机的音频连接。
- 一台 Thunderbolt 3 电脑最多可串联六个 Thunderbolt 设备。
- 兼容 Thunderbolt 3 设备以及带有旧式适配器的 Thunderbolt 或 Thunderbolt 2 设备。
- 为 Thunderbolt 设备提供 15 瓦总线电源。
- 支持千兆以太网连接。
系统要求
| 成分 | 要求 |
|---|---|
| 电脑 | 配备 Thunderbolt™ 3 接口及最新驱动程序的端口 |
| Thunderbolt 3 设备 | Thunderbolt™ 3 线缆或显示适配器 |
| 支持的操作系统 | macOS 10.12 及更高版本，Windows 10，11 |
| 外接显示器 | HDMI 输入端口和 HDMI 线缆 |
| 千兆网络 | 局域网或带 RJ45 端口的路由器（建议使用 Cat 6 以太网线） |
| SD 存储卡插槽 | SD/SDHC/SDXC 或 MicroSD 卡（需带适配器） |
| USB 3.0 | 使用 USB 2.0 或 3.0 线缆连接外围设备 |
| 音频端口 | 3.5毫米音频耳机或麦克风线缆 |
| 力量 | 交流电源插座 |
连接和操作说明
- 您的Windows电脑可能需要更新才能使Thunderbolt 3正常工作。
- 检查您的计算机端口是否支持 40Gbps（有些端口仅支持 20Gbps）。
- 操作过程中请将扩展坞连接至交流电源。
- 使用随附的 Thunderbolt 3 40 Gbps 线缆将计算机连接到扩展坞上的主机 Thunderbolt 3 端口。
- Windows 电脑必须安装 Intel Thunderbolt 软件。请在 Windows 搜索栏中查找该软件。
- Mac电脑无需安装任何额外软件。

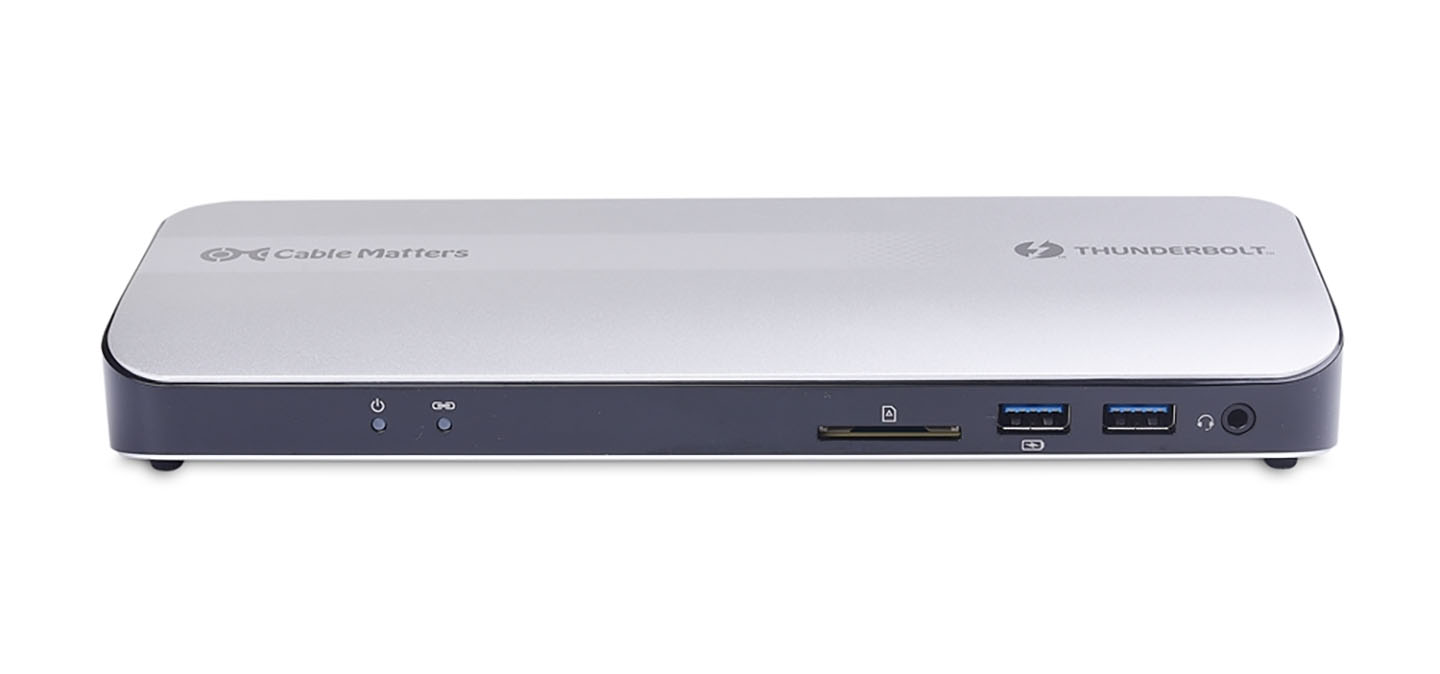

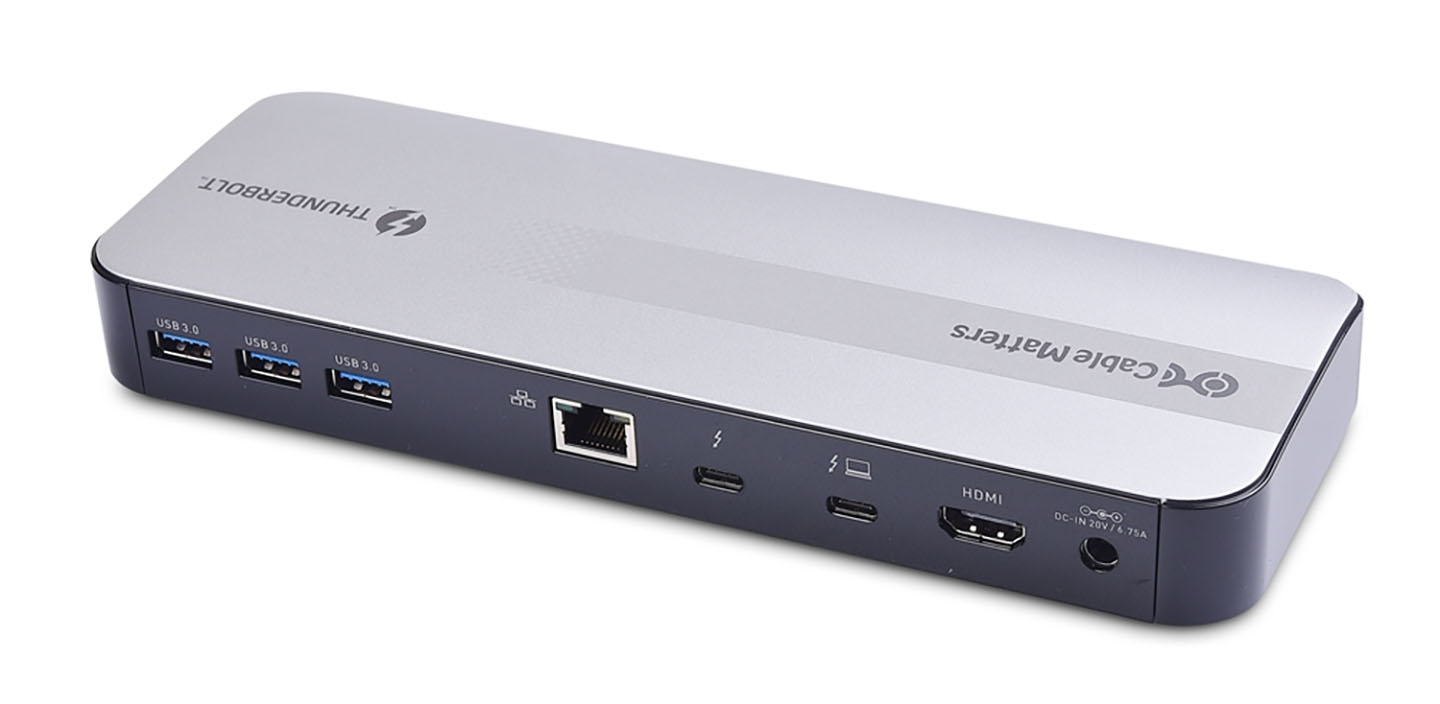

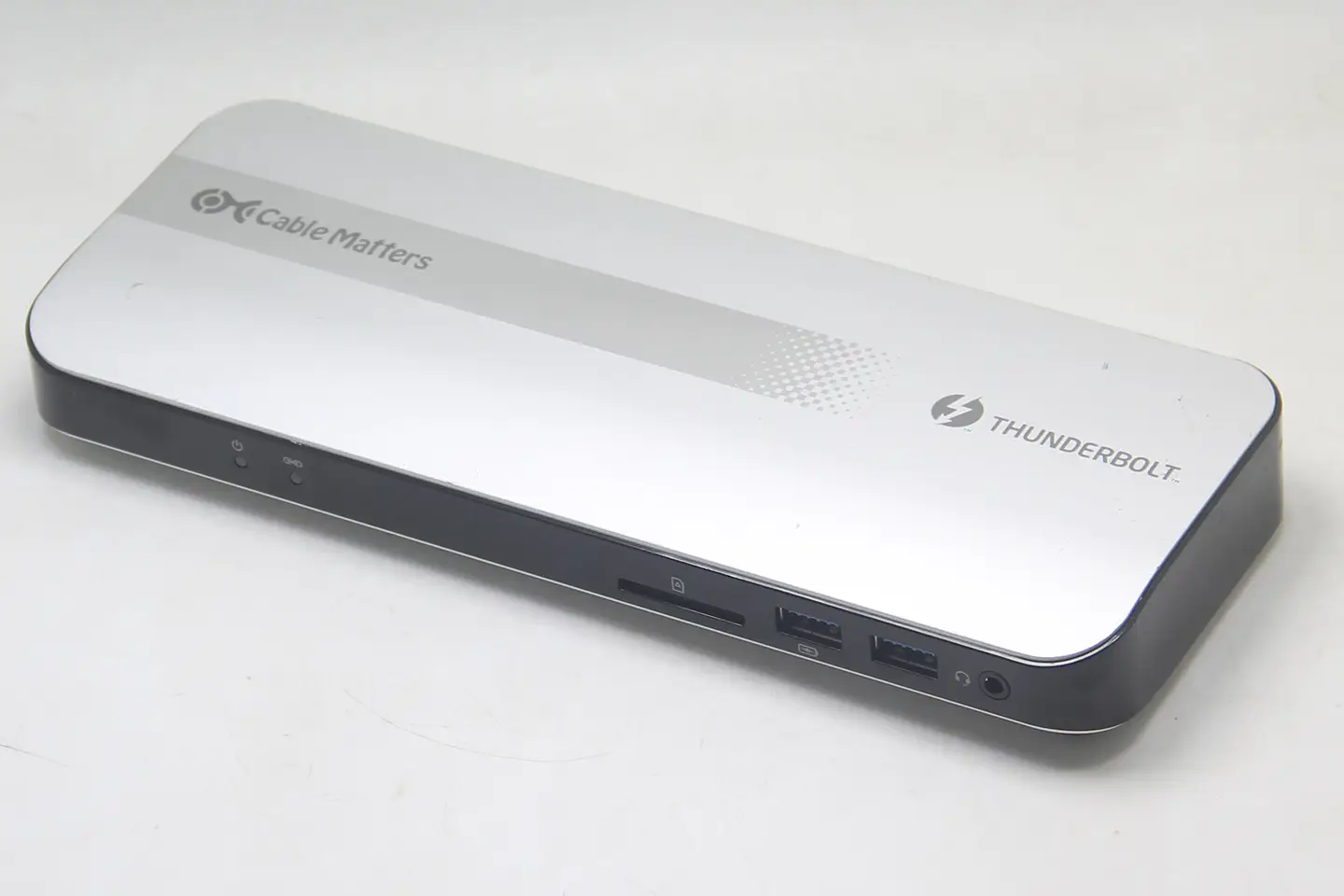

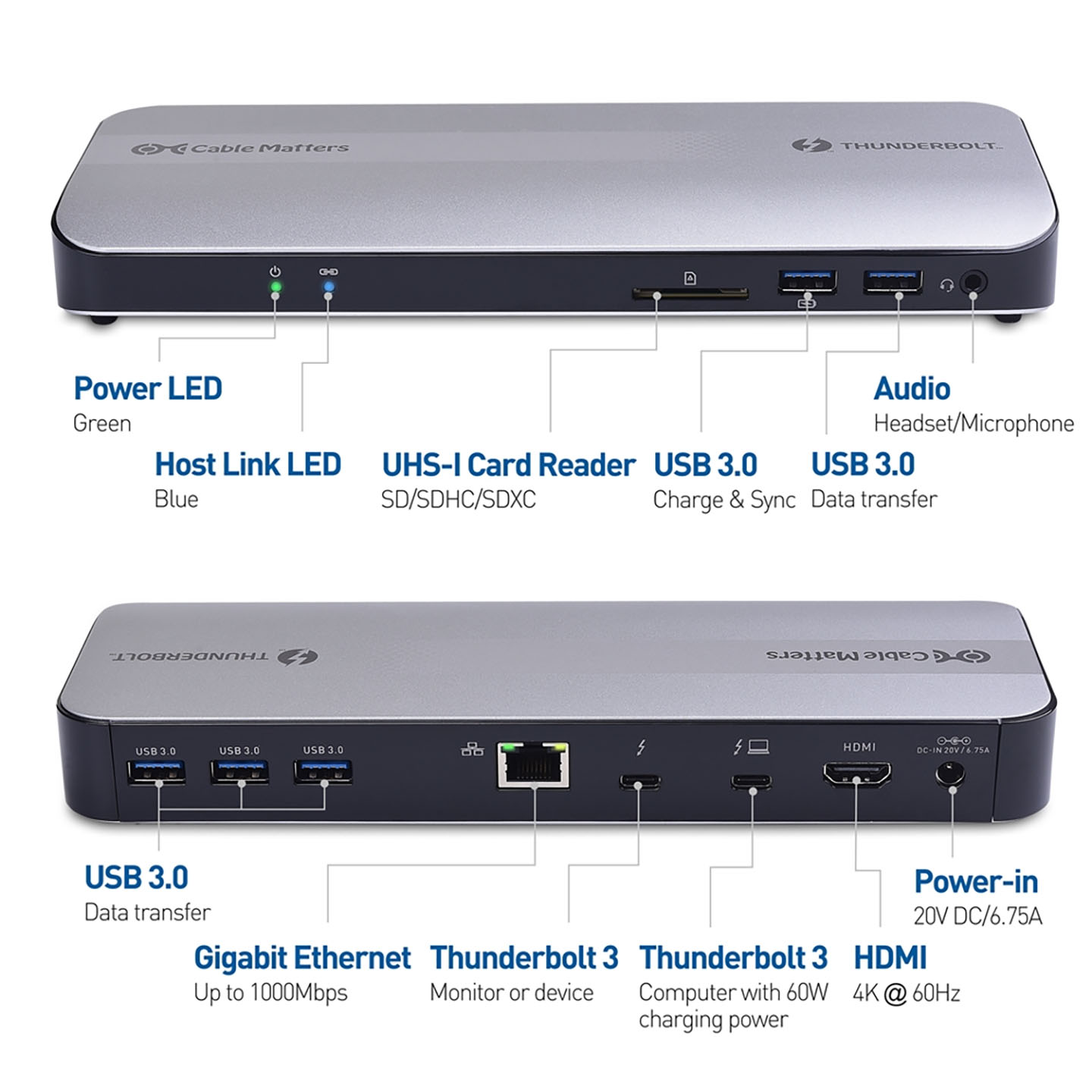

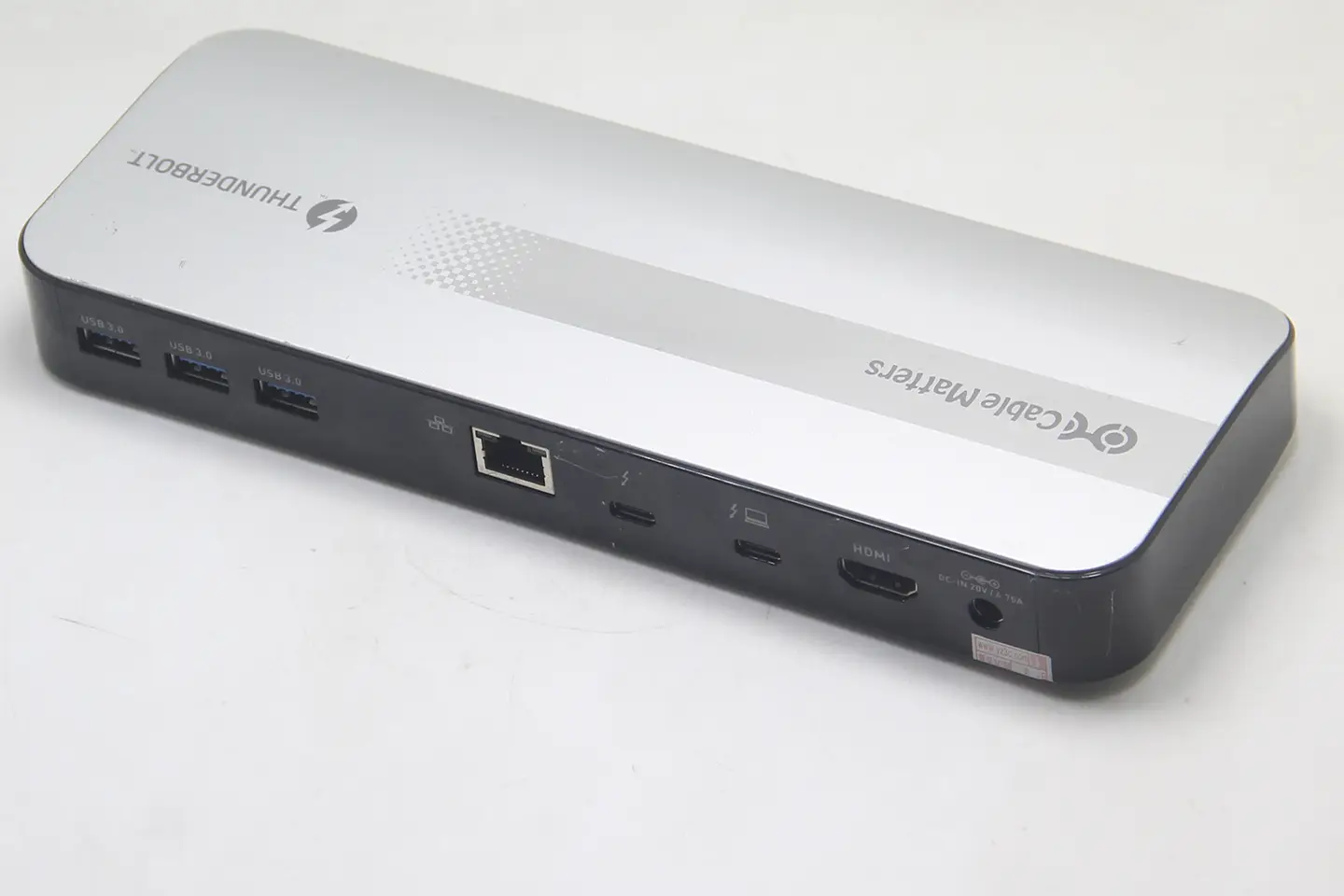

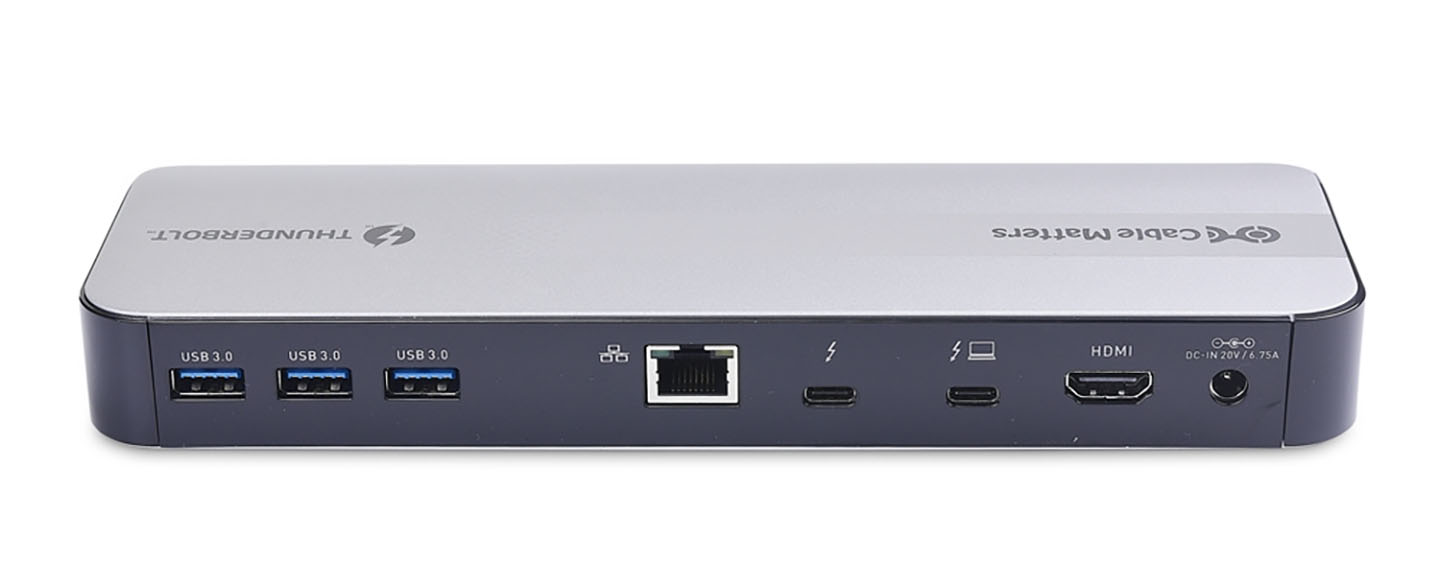

码头端口和指示器的说明：
- 1) 底座交流电源绿色 LED 指示灯：指示底座正在接收交流电源。
- 2) Thunderbolt 3 主机检测到蓝色 LED：当成功连接并检测到 Thunderbolt 3 主机（计算机）时，此指示灯会亮起。

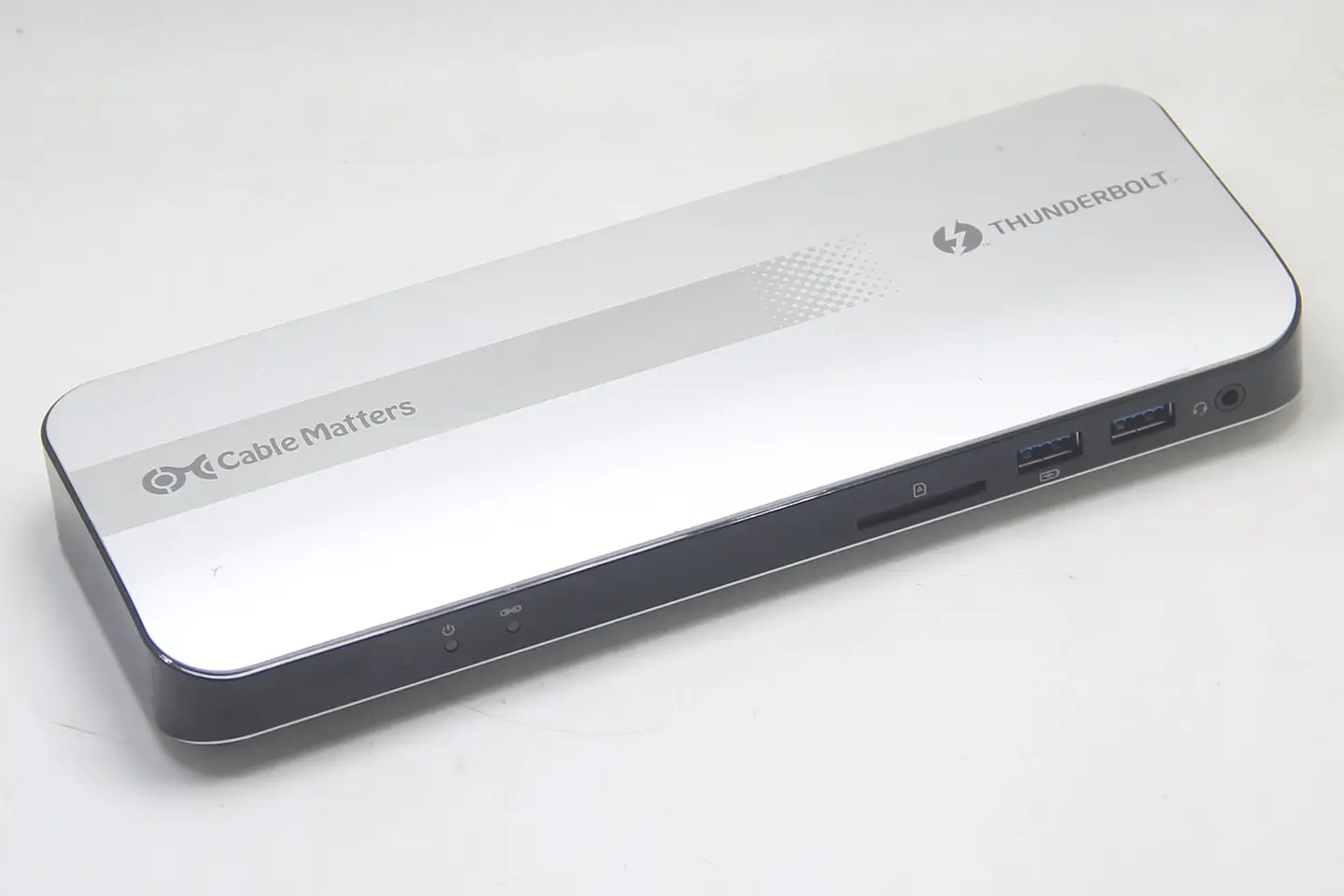

- 3) SD 存储卡插槽：用于插入 SD、SDHC 或 SDXC 存储卡。
- 4) USB 3.0 Type-A 带 BC 1.2 充电：前面板端口，用于连接 USB 设备，提供快速充电功能（电池充电 1.2）。
- 5) USB 3.0 Type-A 仅支持数据传输：前面板 USB 设备端口，主要用于数据传输。
- 6) 耳机/麦克风组合音频接口：一个 3.5 毫米接口，用于连接耳机或麦克风。

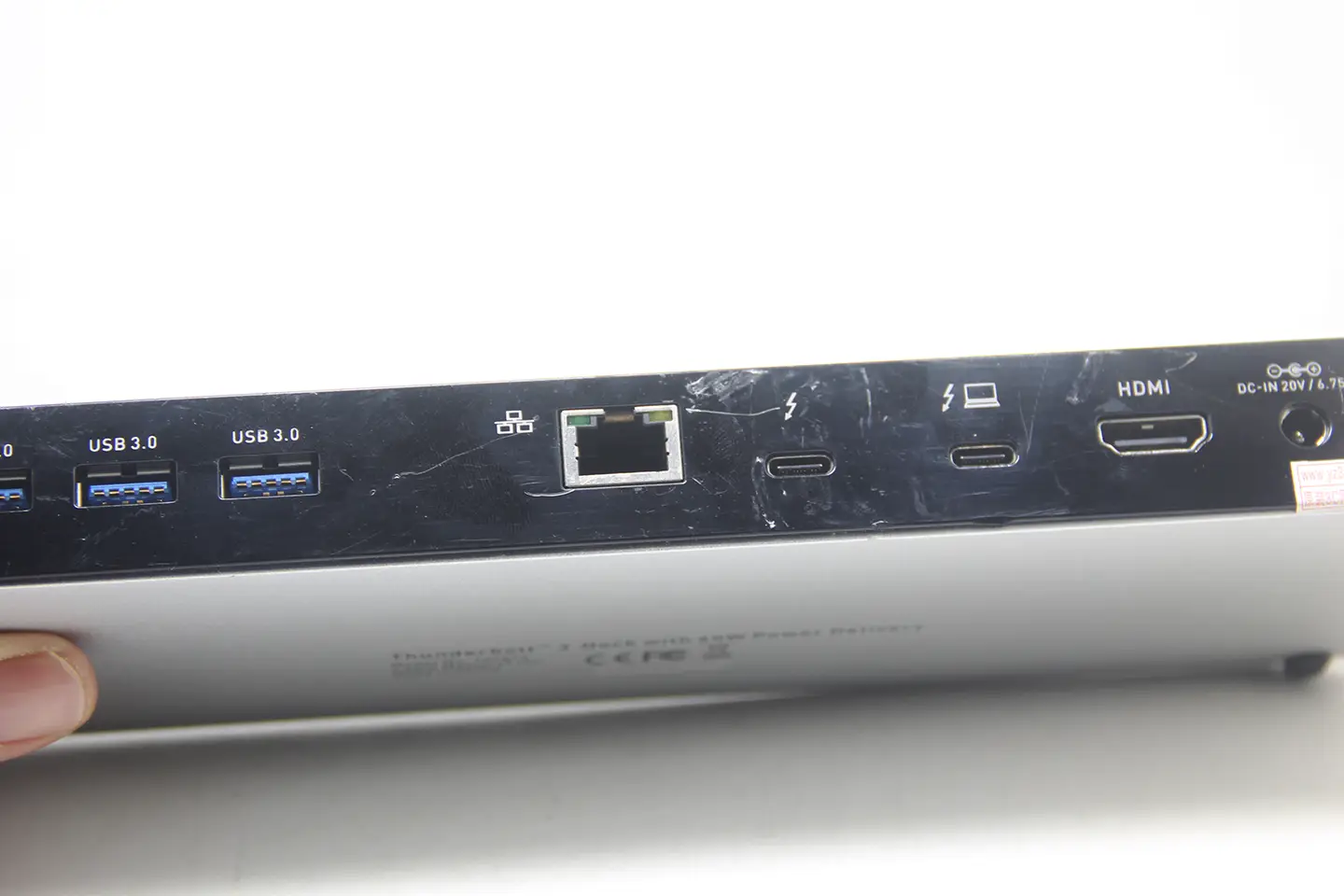

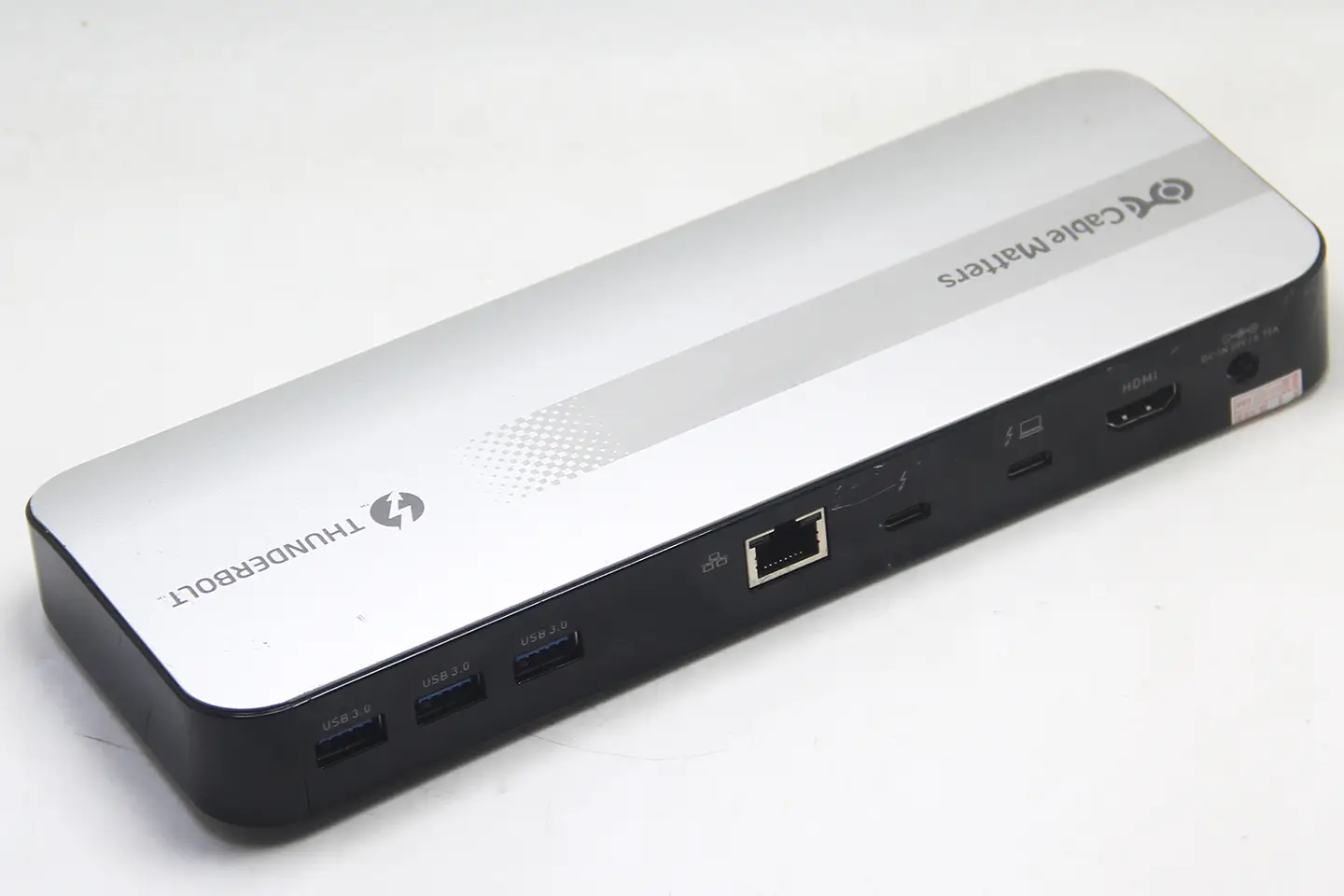

- 7) USB 3.0 Type-A 仅支持数据传输：后面板 USB 设备端口，用于数据传输。
- 8) USB 3.0 Type-A 仅支持数据传输：后面板 USB 设备端口，用于数据传输。
- 9) USB 3.0 Type-A 仅支持数据传输：后面板端口，用于连接 USB 设备，进行数据传输。
- 10) 千兆以太网端口： RJ45 端口，用于连接有线网络。
- 11) Thunderbolt 3 端口，用于连接 Thunderbolt 设备或 USB-C 适配器：用于连接 Thunderbolt 3 设备或 USB-C 适配器以进行显示输出。
- 12) Thunderbolt 3 主机端口：将扩展坞连接到计算机的 Thunderbolt 3 端口。
- 13) HDMI 端口：用于连接 HDMI 显示器。
- 14) 直流电源端口：将交流电源适配器连接到扩展坞。

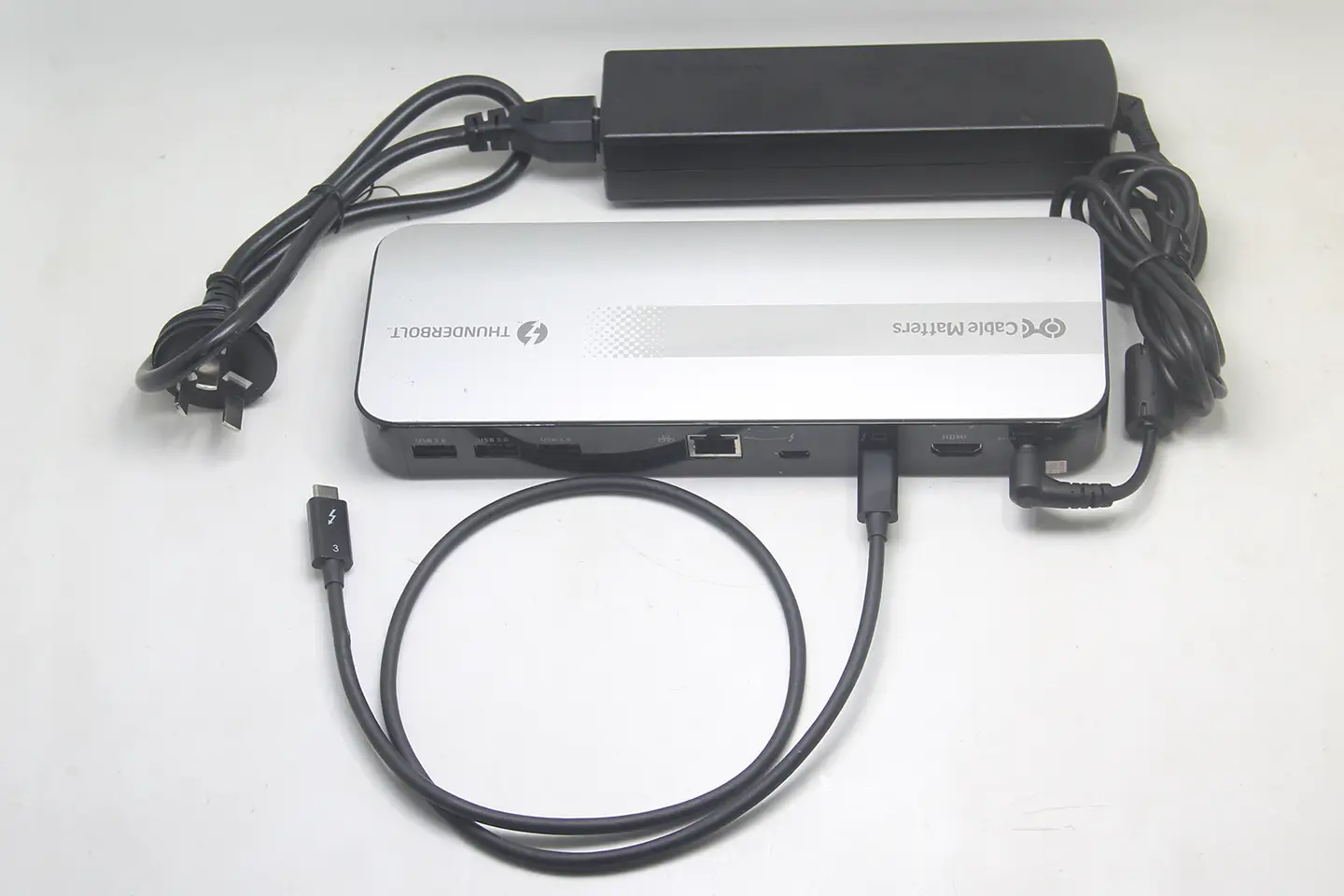

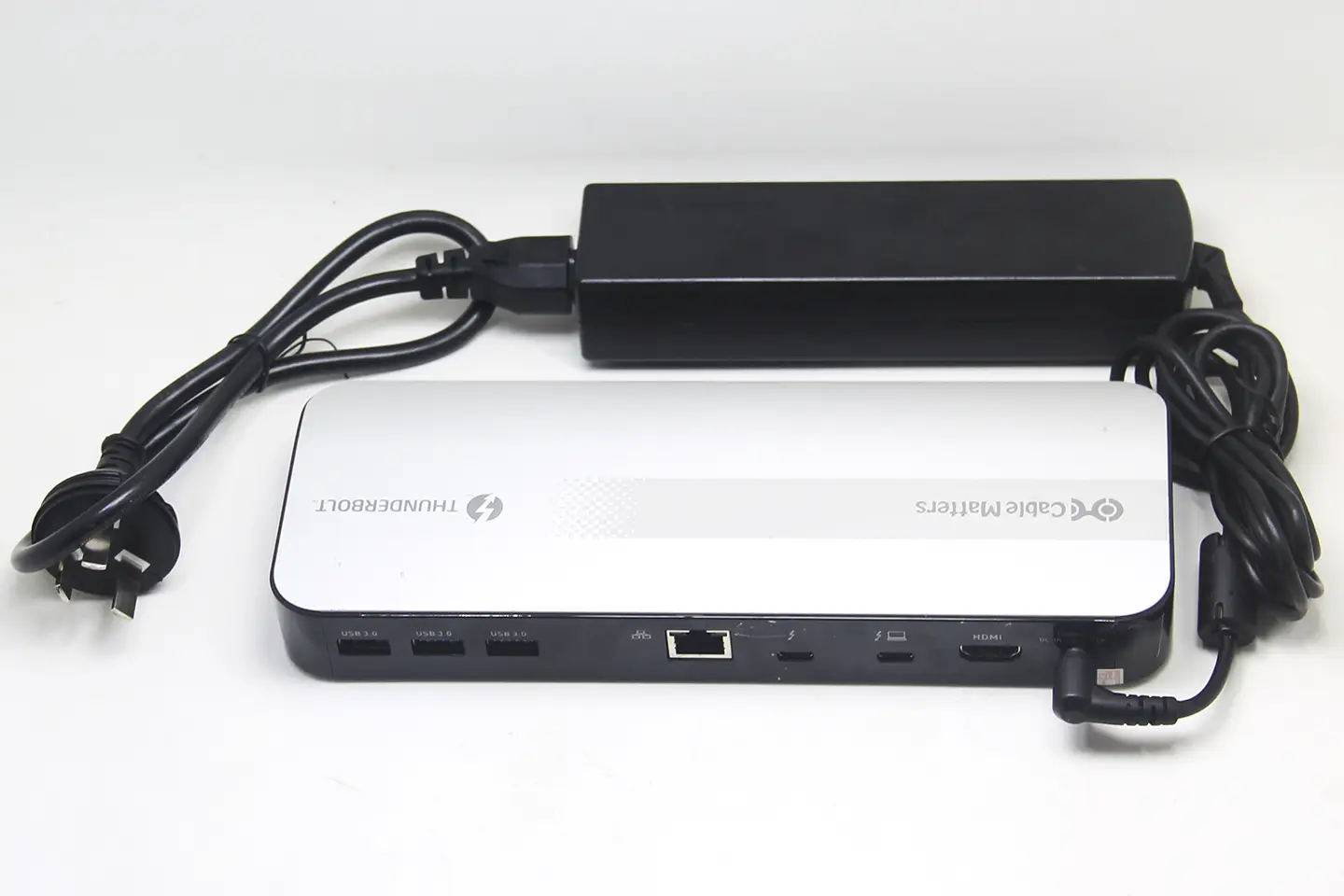

连接 Thunderbolt 扩展坞
- 请将扩展坞连接到交流电源插座。没有电源，扩展坞将无法工作。

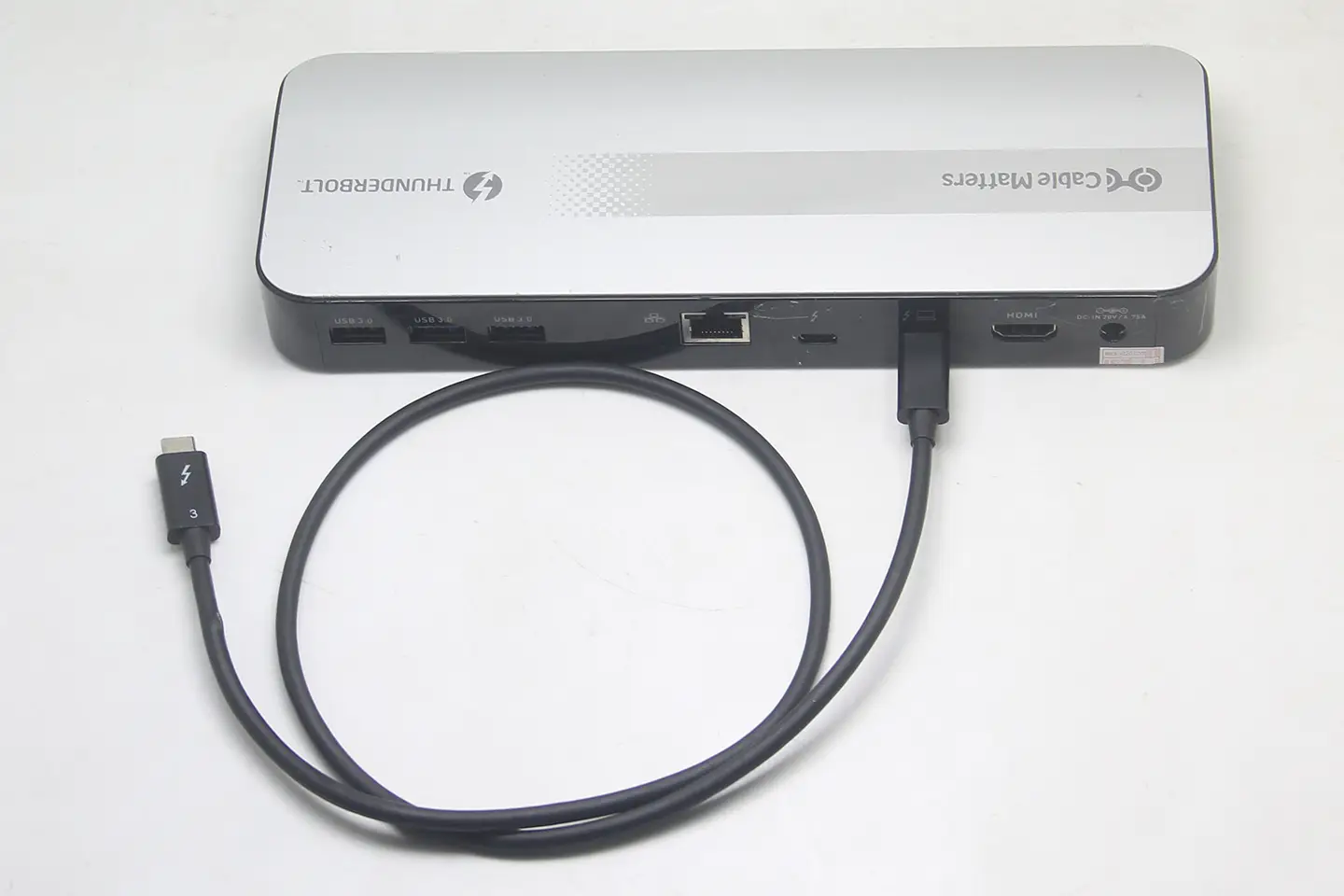

- 将随附的 Thunderbolt 3 (USB-C) 线缆从扩展坞上的 Thunderbolt 3 端口连接到计算机上的任意 Thunderbolt 3 端口。
- 要获得最佳性能，需要使用 Thunderbolt 3™ (40Gbps) USB-C 线缆。
- 请确保您的计算机的 Thunderbolt 端口支持 40Gbps 传输速率（某些端口可能仅支持 20Gbps）。
- 请等待最多 20 秒，以便自动安装其他驱动程序。
- 对于 Windows 电脑，您必须使用 Intel Thunderbolt 软件批准扩展坞。此时将出现一个名为“已连接新的 Thunderbolt™ 设备”的对话框，内容如下：“已连接 Thunderbolt™ 设备。要批准使用这些设备，必须以管理员权限运行此应用程序。单击‘确定’以管理员权限运行 Thunderbolt™ 软件。” 单击“确定”。
- 通过 Thunderbolt 软件管理已连接的 Thunderbolt 设备的设置，该软件通常可通过 Windows 任务栏访问。
- 将任何 Thunderbolt 3、USB、DisplayPort 设备或 USB-C 转 HDMI/DVI/VGA/DP 适配器连接到非主机 Thunderbolt 3 端口。
